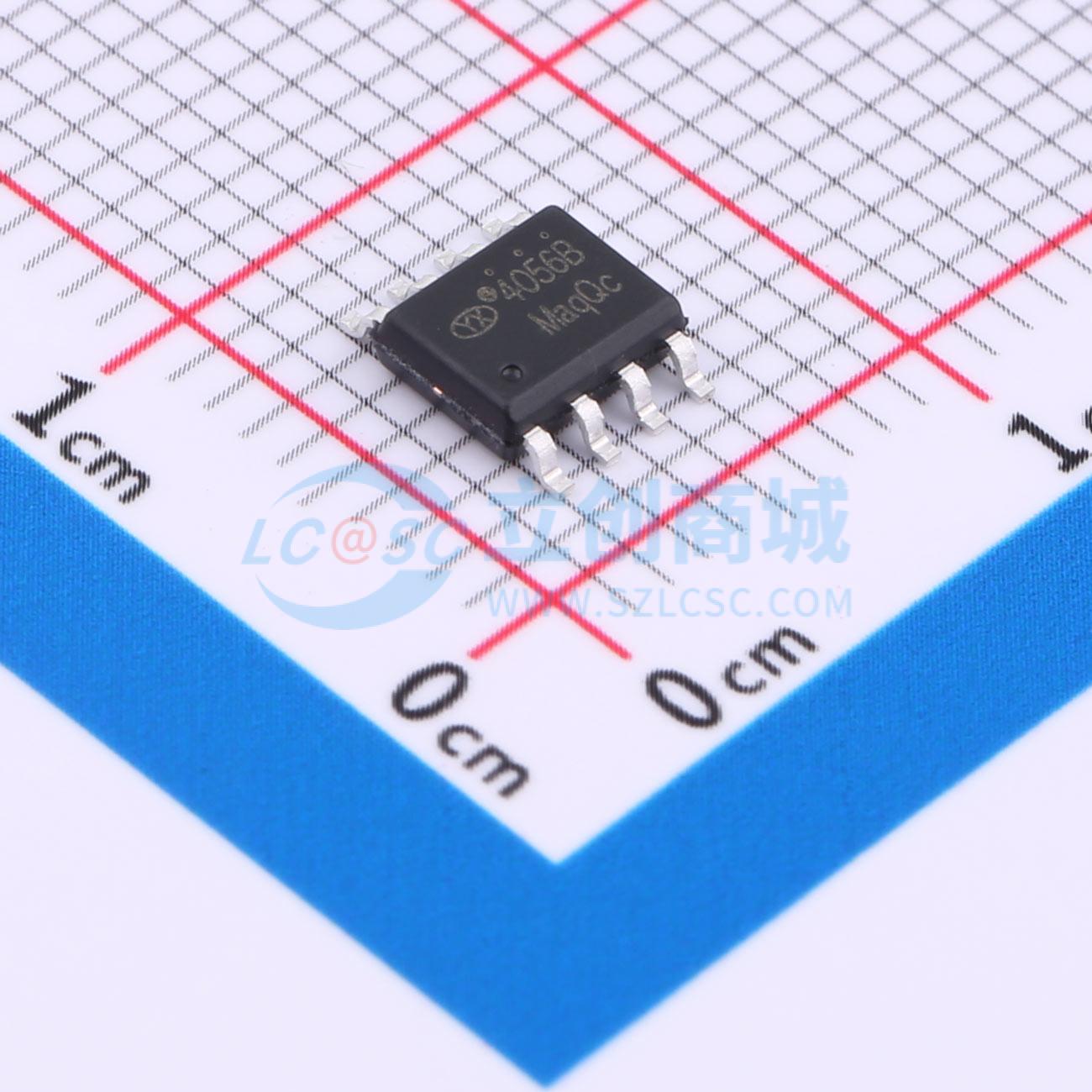

YX4056BSE8NCBRA1

YX4056B是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带散热的SOP8封装与较少的外部元件数目使得YX4056B成为便携式应用的理想选择。YX4056B可以适合USB电源和适配器电源工作。 由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，YX4056B将自动终止充电循环。 当输入电压（交流适配器或USB电源）被拿掉时，YX4056B自动进入一个低电流状态，将电池漏电流降至2μA以下。也可将YX4056B置于停机模式，从而将供电电流降至55μAₑ。YX4056B的其它特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。 YX4056B内部集成有防电池反接保护电路，可防止应用中电池反造成的芯片损坏。 YX4056B采用绿色环保的ESOP8封装以及最少3个外围器件可有效减小电路PCB布板空间。YX4056B可工作于 -40°C to +85°C。

• 高达1A的可编程充电电流
• 无需MOSFET、检测电阻或隔离二极管
• 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
• 直接从USB端口给单节锂离子电池充电
• 精度达到1%的4.2V预设充电终止电压
• 用于电池电量检测的充电电流监控器输出
• 自动再充电
• 充电状态输出引脚
• C/10充电终止
• 停机模式下的供电电流为55μA
• 2.9V涓流充电
• 软启动限制浪涌电流
• 防电池反接
• ESOP8绿色封装

• 移动电话
• PDAs
• MP3播放器
• USB 3G数据卡电池充电电路
• 蓝牙应用
• 其它手持设备
