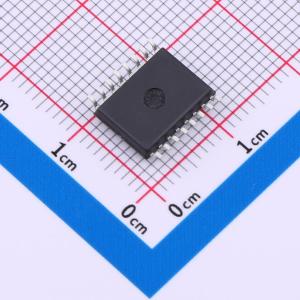

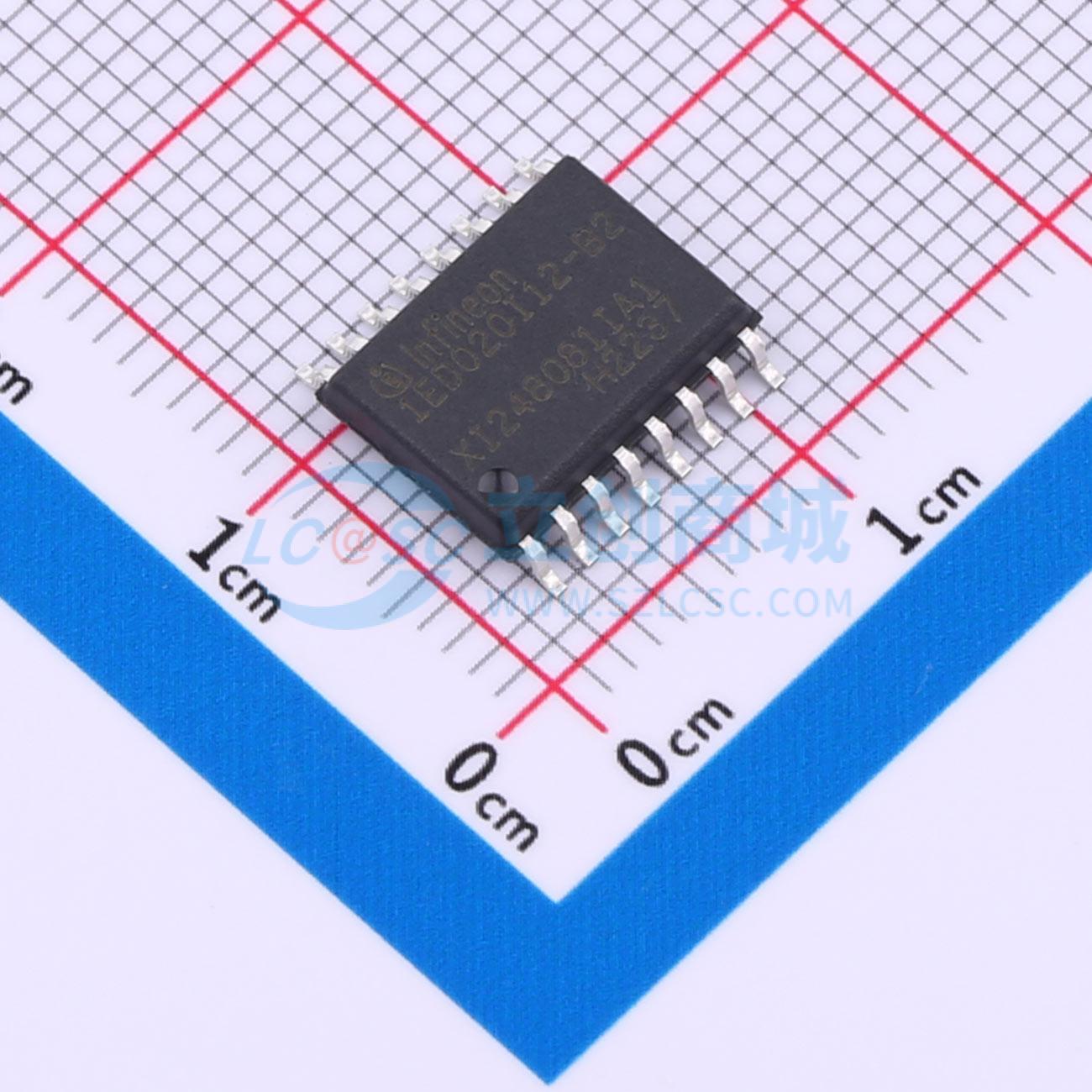

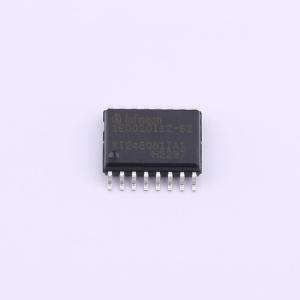

温馨提醒：图片仅供参考，商品以实物为准

1ED020I12B2XUMA1

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: 1ED020I12B2XUMA1
商品编号: C7431136
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.56克(g)

商品参数

商品概述

1ED020I12-B2是一款采用PG-DSO-16-15 300 mil宽体封装的单通道电流隔离驱动器，典型输出电流能力为2 A。所有逻辑引脚均与5 V CMOS兼容，可直接连接到微控制器。通过集成的无芯变压器技术实现电流隔离的数据传输。1ED020I12-B2具备多项保护功能，如IGBT去饱和保护、有源米勒钳位和主动关断。

商品特性

单通道无芯变压器隔离栅极驱动IC
适用于600 V/1200 V IGBT和SiC MOSFET
典型轨到轨输出电流为2 A
集成保护功能，如VCEsat检测（DESAT）、短路钳位、主动关断、有源米勒钳位
绝对最大输出电源电压为28 V
最大传播延迟为195/190 ns
共模瞬态抗扰度（CMTI）为100 kV/μs
输出欠压锁定（UVLO）为12/11 V
适用于高环境温度下运行
符合UL 1577认证，V150 = 3750 V（rms），持续1分钟
经过基本绝缘测试

应用领域

交流和无刷直流电机驱动器
高压DC/DC转换器
UPS系统
太阳能逆变器
电动汽车充电
商用、工程和农用车辆（CAV）
商用空调（CAC）
工业电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	2.4A
	拉电流(IOH)	2.4A

	属性	参数值
	工作电压	13V~20V
	上升时间(tr)	30ns
	下降时间(tf)	50ns
	工作温度	-40℃~+150℃@(Tj)
