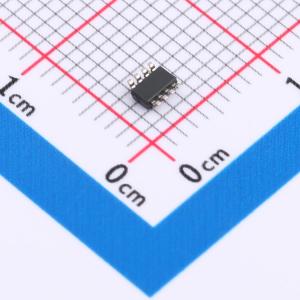

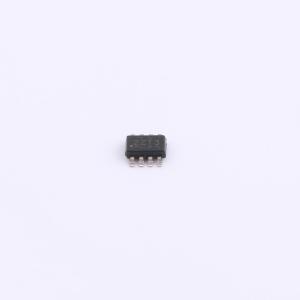

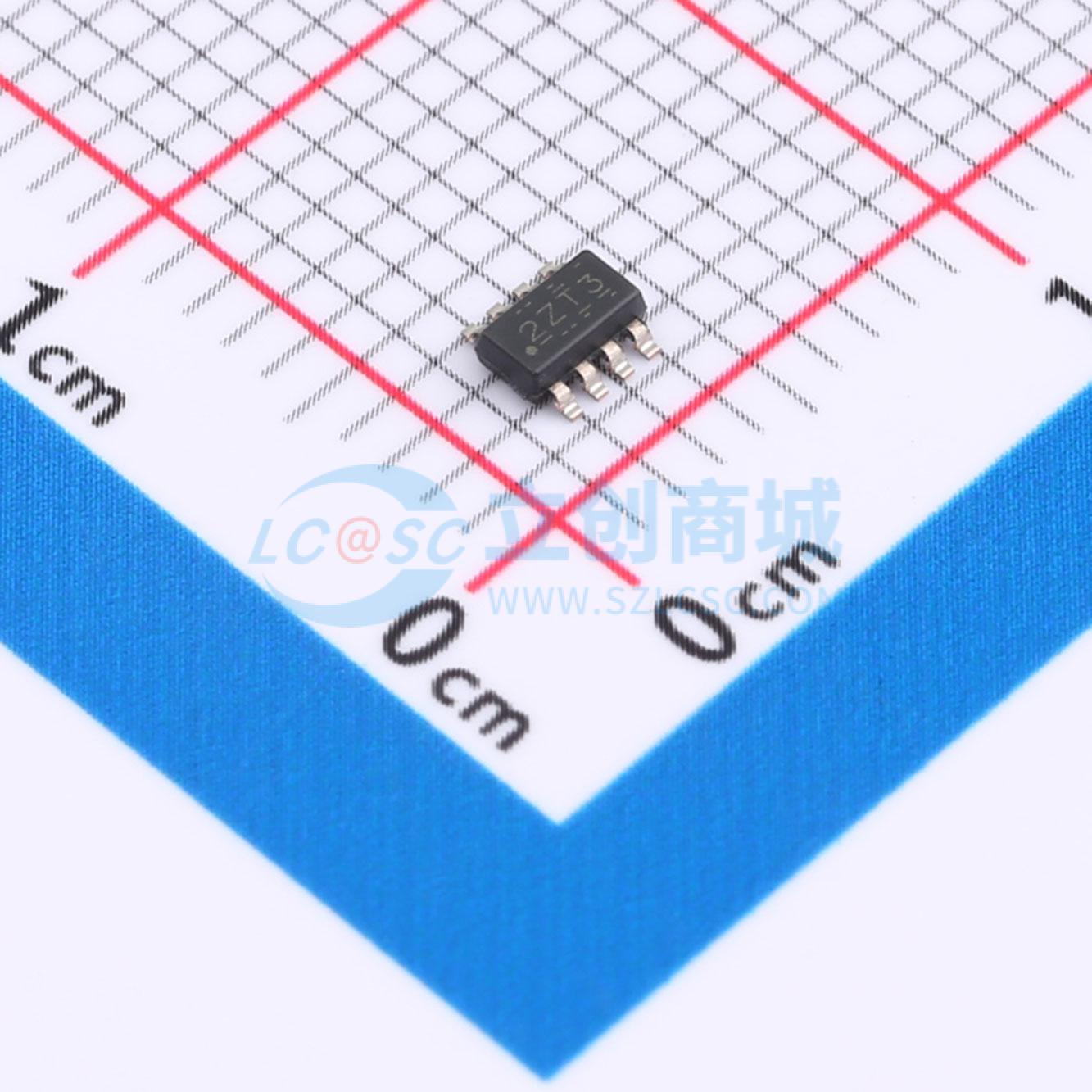

温馨提醒：图片仅供参考，商品以实物为准

INA241B2QDDFRQ1

符合AEC-Q100标准的双向超精密电流检测放大器，具有增强型PWM抑制功能

品牌名称: TI(德州仪器)
商品型号: INA241B2QDDFRQ1
商品编号: C7430195
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	1
	共模电压	-5V~110V
	增益	20V/V
	带宽(-3db)	1.1MHz
	输入偏置电流(Ib)	35uA
	输入失调电压(Vos)	150uV
	工作温度	-40℃~+125℃
	差分电压	±30V

	属性	参数值
	单电源电压	2.7V~20V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	2.5mA
	输出电流	-
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	130dB
	输入电压噪声密度(eN)	-
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA241x-Q1 是一款超精密双向电流检测放大器，可在-5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压、较小增益误差和高直流 CMRR 等特性的综合作用下，可实现高精度电流测量。INA241x-Q1 适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x-Q1 内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小。INA241x-Q1 由 2.7V 至 20V 的电源供电，消耗 2.5mA 的电源电流。INA241x-Q1 有五个增益选项:10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA241x-Q1 1级额定工作温度范围为 −40℃ 至 125℃，并在 −40℃ 至 150℃ 的工作温度范围内提供 0级。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级1工作温度范围:−40℃ 至 125℃
温度等级0工作温度范围:−40℃ 至 150℃
功能安全型，可提供用于功能安全系统设计的文档
针对受开关共模电压影响的系统优化的增强型 PWM 抑制，支持高达 125kHz 的开关频率
宽共模电压:工作电压-5V 至 110V，可承受电压-20V 至 120V
双向运行
较高的小信号带宽:1.1MHz（在所有增益下）
压摆率:8V/µs
阶跃响应稳定时间为 1%:1µs
出色的共模抑制比 (CMRR)
提供两种精度等级版本
提供多个可用增益选项
提供多种封装选项:SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

应用领域

电子涡轮/增压器
电动助力转向 (EPS)
起动机/发电机
再生制动
制动系统
