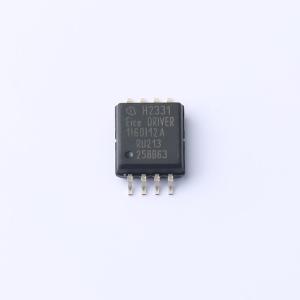

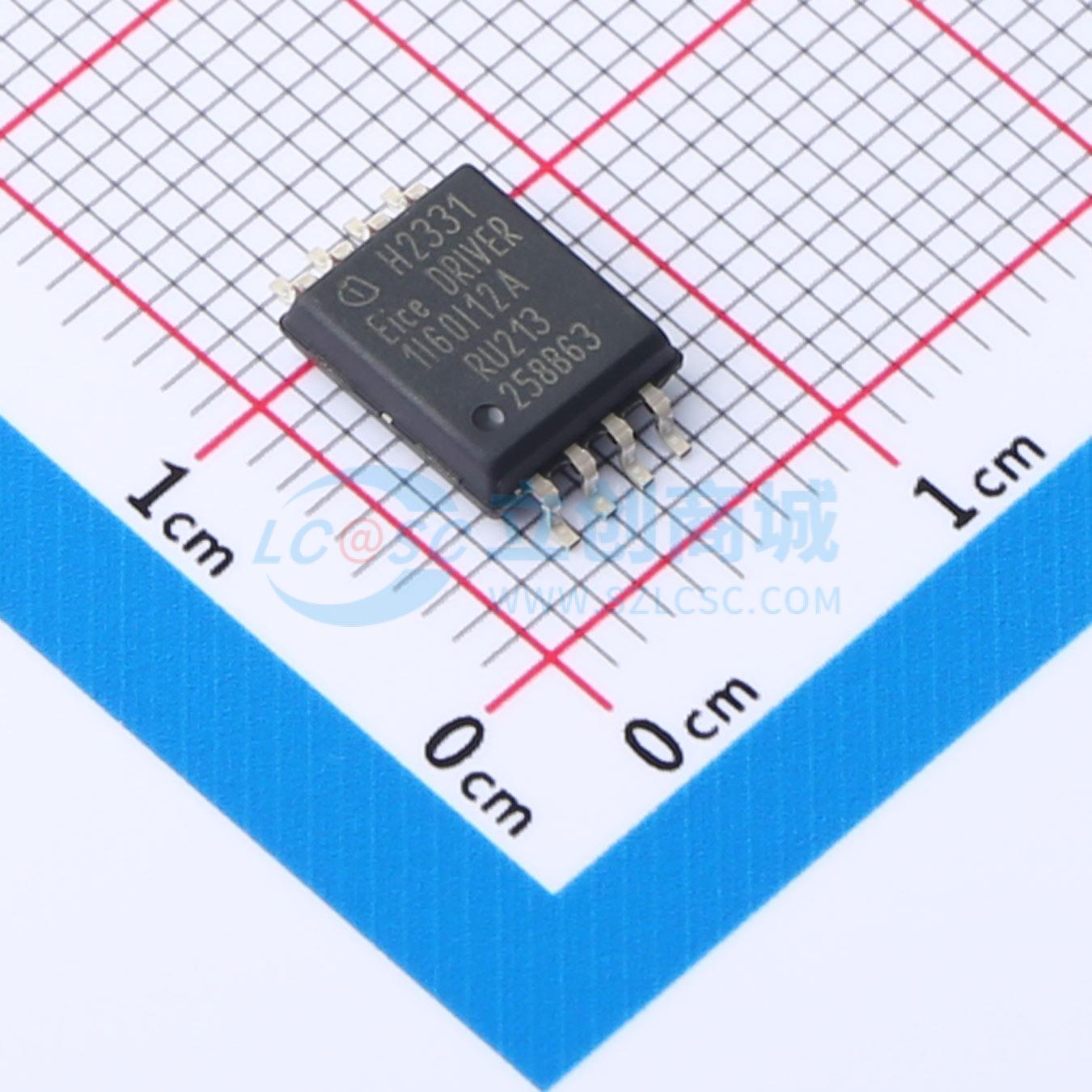

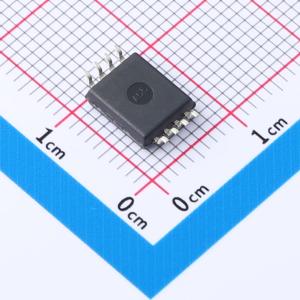

温馨提醒：图片仅供参考，商品以实物为准

1EDI60I12AHXUMA1

采用宽体封装的单通道IGBT栅极驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1EDI05I12AH、1EDI20I12AH、1EDI40I12AH、1EDI60I12AH、1EDI20H12AH 和 1EDI60H12AH 是采用 PG-DSO-8-59 封装的单通道 IGBT 隔离驱动器，在独立输出引脚处可提供高达 10 A 的输出电流。输入逻辑引脚的输入电压范围为 3 V 至 15 V，采用缩放后的 CMOS 阈值电平，甚至可支持 3.3 V 微控制器。通过无芯变压器技术实现跨隔离屏障的数据传输。每个驱动器系列成员均具备逻辑输入和驱动器输出欠压锁定 (UVLO) 以及主动关断功能。
品牌名称: Infineon(英飞凌)
商品型号: 1EDI60I12AHXUMA1
商品编号: C7430259
商品封装: DSO-8
包装方式: 编带
商品毛重: 0.672727克(g)

商品参数

商品概述

1EDI05I12AH、1EDI20I12AH、1EDI40I12AH、1EDI60I12AH、1EDI20H12AH 和 1EDI60H12AH 是采用 PG-DSO-8-59 封装的单通道 IGBT 隔离驱动器，在独立输出引脚处可提供高达 10 A 的输出电流。输入逻辑引脚的输入电压范围为 3 V 至 15 V，采用缩放后的 CMOS 阈值电平，甚至可支持 3.3 V 微控制器。通过无芯变压器技术实现跨隔离屏障的数据传输。每个驱动器系列成员均具备逻辑输入和驱动器输出欠压锁定 (UVLO) 以及主动关断功能。

商品特性

单通道隔离 IGBT 驱动器
适用于 600 V/650 V/1200 V IGBT 和 MOSFET
轨到轨输出的典型峰值电流高达 10 A
独立的源极和漏极输出
无芯变压器隔离驱动器
宽输入电压工作范围
适用于高环境温度下运行

应用领域

交流和无刷直流电机驱动
高压 DC/DC 转换器和 DC/AC 逆变器
感应加热谐振应用
UPS 系统、焊接和太阳能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	IGBT
	驱动通道数	1
	灌电流(IOL)	10A
	拉电流(IOH)	10A
	工作电压	3V~15V
	上升时间(tr)	5ns

	属性	参数值
	下降时间(tf)	4ns
	传播延迟 tpLH	300ns
	传播延迟 tpHL	300ns
	特性	欠压保护(UVP)；短路保护(SCP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	650uA
