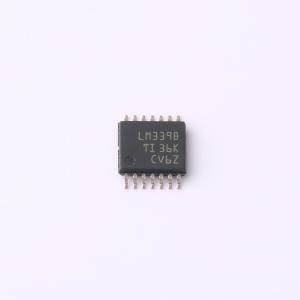

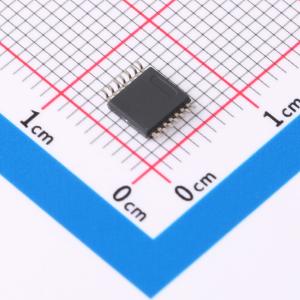

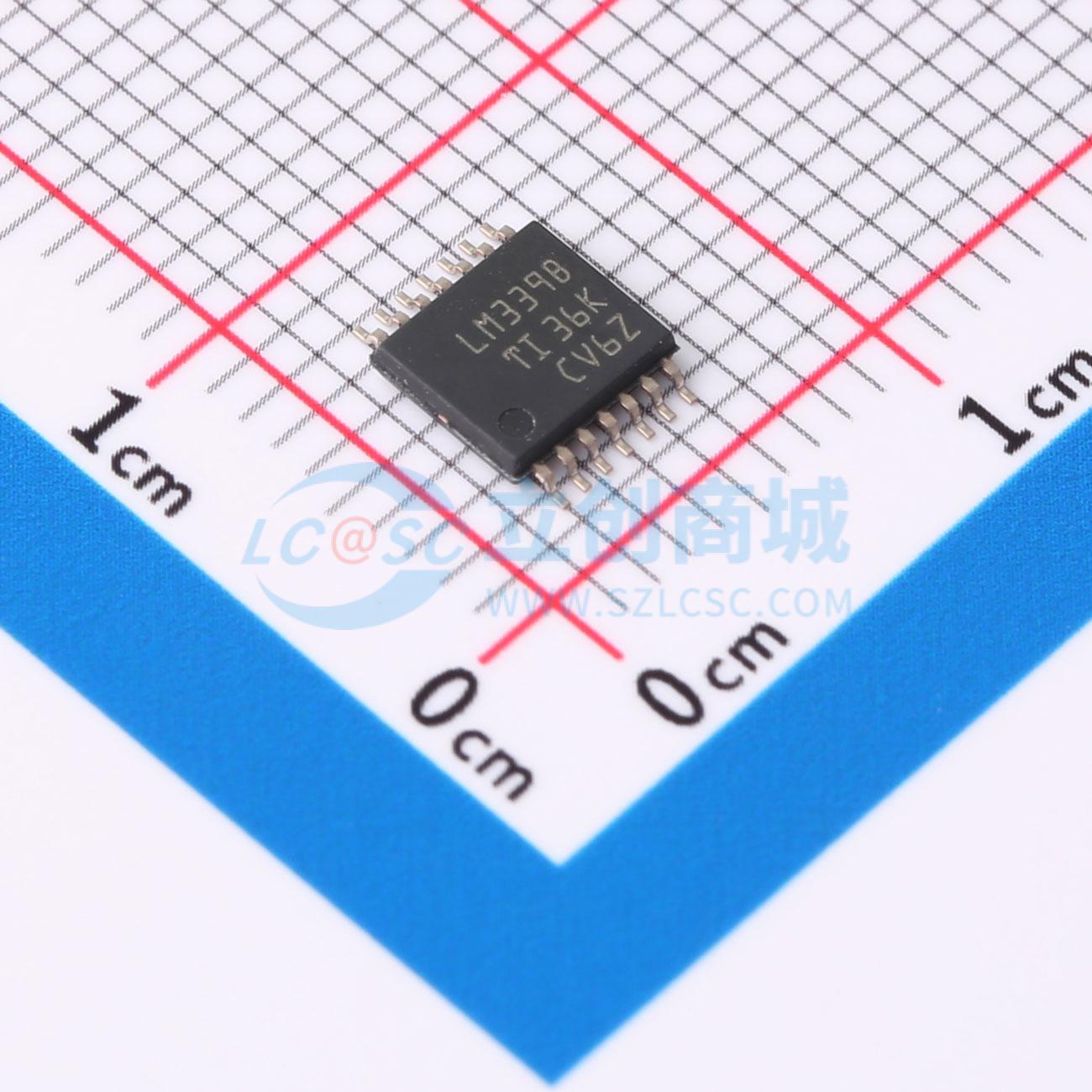

温馨提醒：图片仅供参考，商品以实物为准

LM339BIPWR

四路差分比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM339B 36V、-40°C 至 85°C 四路标准比较器
品牌名称: TI(德州仪器)
商品型号: LM339BIPWR
商品编号: C7430196
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.2581克(g)

商品参数

商品概述

LM339B和LM2901B器件是行业标准LM339和LM2901比较器系列的下一代版本。这些下一代B版比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流、更低的传播延迟，并且通过专用ESD钳位改善了2 kV ESD性能和输入耐受性。LM339B和LM2901B可直接替代“A”级和“V”级的LM239、LM339和LM2901。所有器件均由四个独立的电压比较器组成，这些比较器设计为可在宽电压范围内由单电源供电运行。

商品特性

B版规格有所改进
最大额定值：高达38 V
ESD额定值（HBM）：2 kV
低输入失调：0.37 mV
低输入偏置电流：3.5 nA
低电源电流：每个比较器200 μA
更快的响应时间：1 μs
LM339B的温度范围扩展
B版可直接替代LM239、LM339和LM2901的A版和V版
共模输入电压范围包含地
差分输入电压范围等于最大额定电源电压：±38 V
低输出饱和电压
输出与TTL、MOS和CMOS兼容

应用领域

真空机器人
单相UPS
服务器电源
无绳电动工具
无线基础设施设备
楼宇自动化
工厂自动化与控制
电机驱动
信息娱乐与仪表盘

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	370uV
	输入偏置电流(Ib)	3.5nA
	传播延迟(tpd)	1us
	共模抑制比(CMRR)	-
	输出类型	-

	属性	参数值
	输出模式	TTL；CMOS
	静态电流(Iq)	800uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~36V
	输入失调电流(Ios)	0.5nA
	响应时间(tr)	1us
