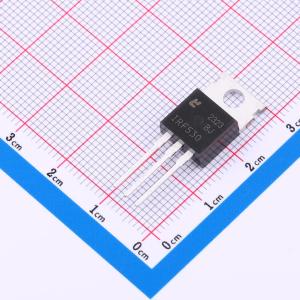

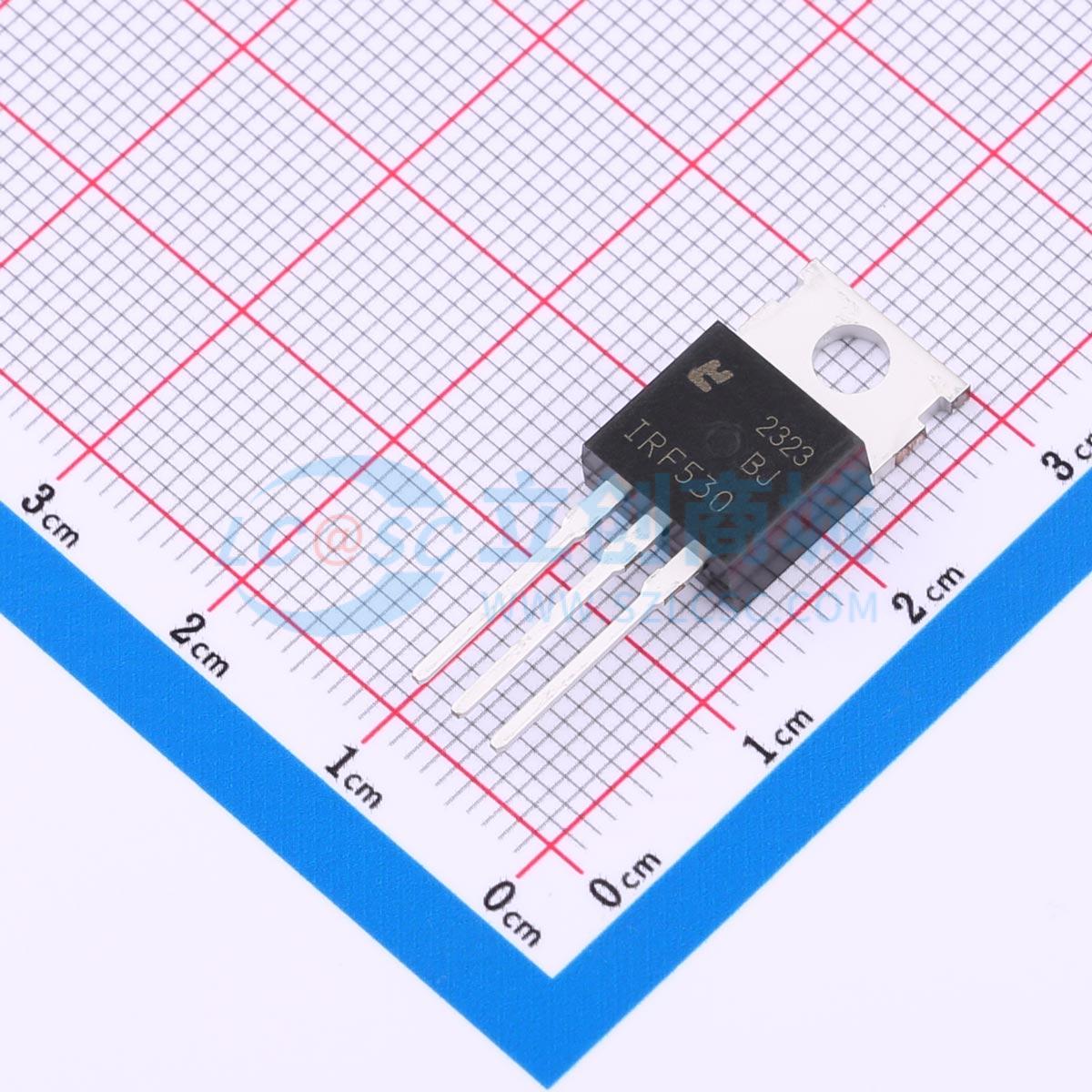

IRF530
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- IRF530采用先进的沟槽技术，具备出色的导通电阻RDS(ON)和低栅极电荷，可应用于多种领域。
- 品牌名称
- minos(迈诺斯)
- 商品型号
- IRF530
- 商品编号
- C7429902
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.6374克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 80mΩ@10V；90mΩ@4.5V | |
| 耗散功率(Pd) | 31W | |
| 阈值电压(Vgs(th)) | 1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16nC@10V | |
| 输入电容(Ciss) | 680pF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 110pF |
商品概述
IRF530采用先进的沟槽技术,可实现出色的RDS(ON)和低栅极电荷。它可用于多种应用场景。
商品特性
- VDS = 100V,ID = 15A
- 当VGS = 10V时,RDS(ON) < 90mΩ;当VGS = 4.5V时,RDS(ON) < 115mΩ
- 高密度单元设计,可降低Rdson
- 雪崩电压和电流特性完全表征
- 具有高EAS,稳定性和一致性良好
- 采用散热性能良好的封装
- 100%经过UIS测试!
- 100%经过DVDS测试!
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
