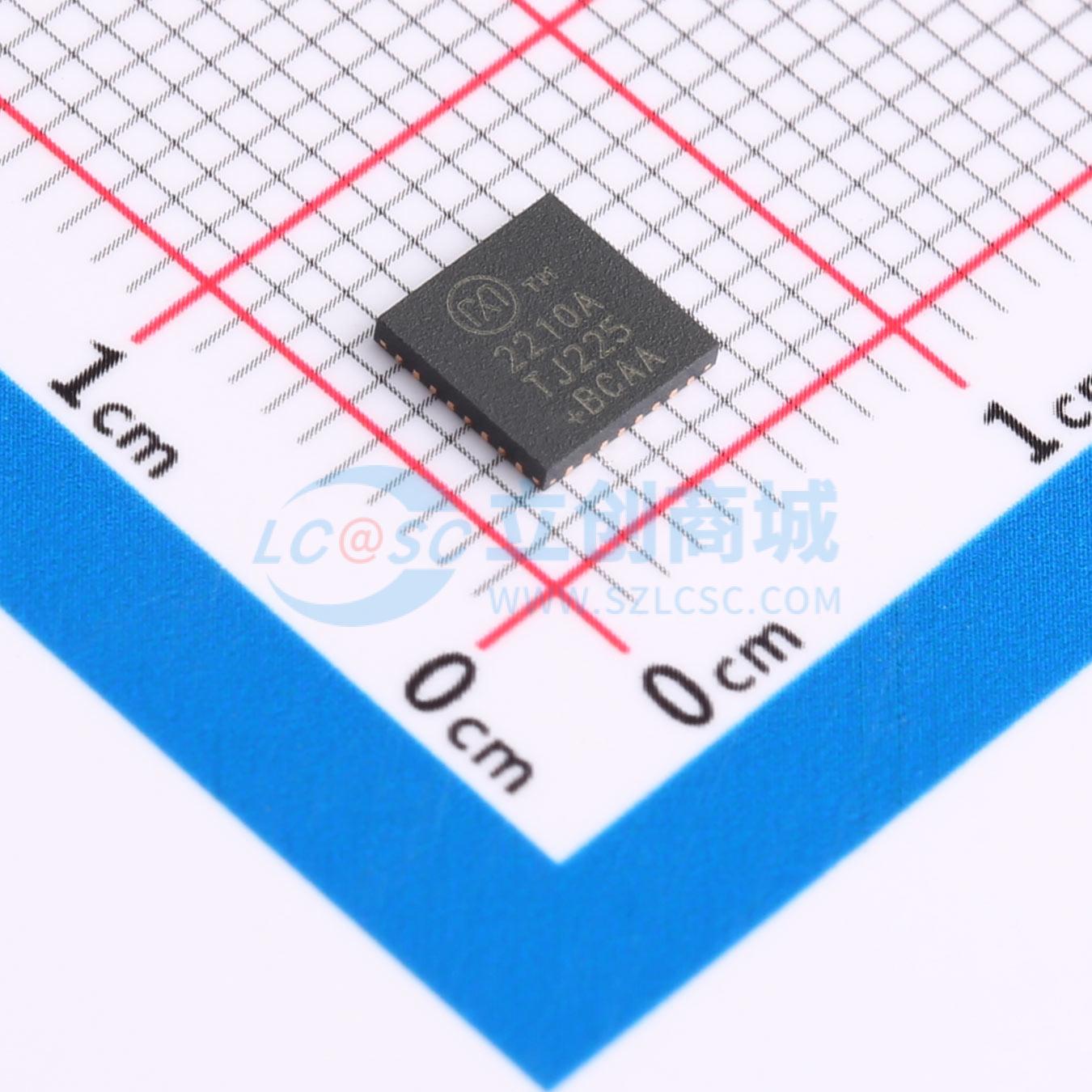

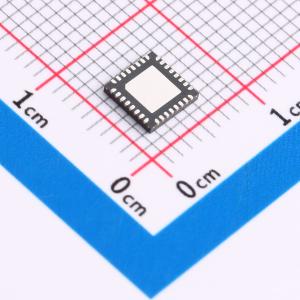

TMC2210ATJ+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC2210是一款高性能步进电机驱动IC，可通过封装引脚进行配置，并具备额外的诊断输出功能。它集成了业界最先进的步进电机驱动器，基于256细分微步、内置分度器和两个完全集成的36V、3.0A MAX H桥，以及无耗散集成电流感应（ICS）。 ADI-Trinamic的StealthChop2斩波器确保电机在运行时完全静音，同时实现最高效率和最佳电机扭矩。高度集成、高能效和小尺寸设计，使系统能够小型化和可扩展，在提供一流性能的同时实现经济高效的解决方案。 H桥FET具有极低的阻抗，从而实现高驱动效率并将发热量降至最低。典型的总导通电阻（高端 + 低端）为0.23Ω。集成的过流保护（OCP）可适应所选的电机电流范围。假设使用四层PCB，在室温下每个H桥的最大RMS电流为IRMS = 2.1 ARMS。办公自动化、打印机、扫描仪、复印机、自动取款机、现金循环机、纸币鉴别器、取款机、销售点（POS）设备、泵和阀门控制。
品牌名称: TRINAMIC
商品型号: TMC2210ATJ+
商品编号: C7429723
商品封装: TQFN-32(5x5)
包装方式: 托盘
商品毛重: 1.5克(g)

商品参数

商品概述

TMC2210是一款高性能步进电机驱动IC，可通过封装引脚进行配置，并具备额外的诊断输出功能。它集成了业界最先进的步进电机驱动器，基于256细分微步、内置分度器和两个完全集成的36V、3.0A MAX H桥，以及无耗散集成电流感应（ICS）。 ADI-Trinamic的StealthChop2斩波器确保电机在运行时完全静音，同时实现最高效率和最佳电机扭矩。高度集成、高能效和小尺寸设计，使系统能够小型化和可扩展，在提供一流性能的同时实现经济高效的解决方案。 H桥FET具有极低的阻抗，从而实现高驱动效率并将发热量降至最低。典型的总导通电阻（高端 + 低端）为0.23Ω。集成的过流保护（OCP）可适应所选的电机电流范围。假设使用四层PCB，在室温下每个H桥的最大RMS电流为IRMS = 2.1 ARMS。办公自动化、打印机、扫描仪、复印机、自动取款机、现金循环机、纸币鉴别器、取款机、销售点（POS）设备、泵和阀门控制。

商品特性

电压范围：4.5V至36V直流
低RDS(ON)（高端 + 低端）：典型值230mΩ（TA = 25°C）
每个H桥的电流额定值（25°C时的典型值）：
- IMAX = 5.0A（桥峰值电流）
- IRMS = 2.1 ARMS（3A正弦波峰值）
完全集成的无损电流感应
具备MicroPlyer步进插值功能的步进/方向（S/D）接口，每整步最高分辨率达256细分微步
StealthChop2静音电机运行，SpreadCycle高动态电流控制
全面的保护和诊断功能
过压保护输出
紧凑的5mm x 5mm TQFN32封装或9.7mm x 4.4mm TSSOP38封装
无耗散ICS消除了笨重的外部功率电阻，与基于外部检测电阻的主流应用相比，可显著节省空间和功耗。
TMC2210具备诊断输出和保护功能，如短路保护/OCP、热关断、欠压锁定（UVLO）。
在热关断和UVLO事件期间，驱动器将被禁用。
TMC2210提供5mm x 5mm的小型TQFN32封装和带有散热焊盘的热优化型9.7mm x 4.4mm TSSOP38封装。

应用领域

纺织、缝纫机、针织机
3D打印机、ID打印机/卡片打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2.2V~5.5V
	电机驱动电压(Vm)	4.5V~36V
	输出电流	5A
	H桥数量	2

	属性	参数值
	步长细分	256
	接口类型	-
	集成开关	是
	导通电阻	230mΩ
	工作温度	-40℃~+125℃
