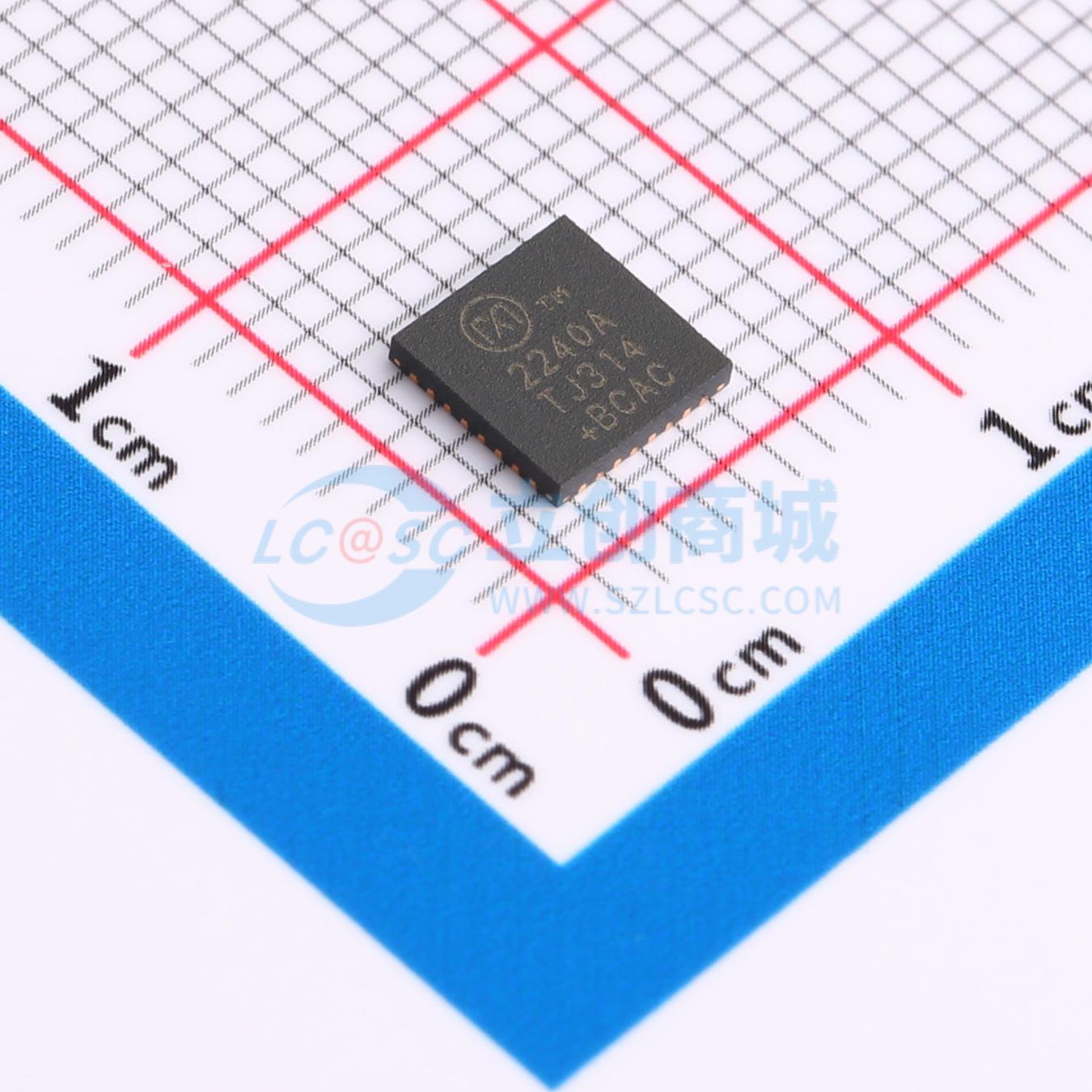

TMC2240ATJ+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC2240是一款智能高性能步进电机驱动IC，具备串行通信接口（SPI、UART）和强大的诊断功能。它集成了业界最先进的步进电机驱动器，基于256微步内置分度器和两个完全集成的36V、3.0A MAX H桥，以及无耗散集成电流感应（ICS）技术。 TRINAMIC的stealthChop2TM斩波器确保电机在运行时完全静音，同时实现最高效率和最佳电机扭矩。高度集成、高能效和小尺寸设计，使系统能够实现小型化和可扩展性，在提供一流性能的同时实现经济高效的解决方案。 H桥FET具有极低的阻抗，从而实现高驱动效率和最小的热量产生。典型的总导通电阻（高端 + 低端）为0.23Ω。每个H桥的最大输出电流为1MAX = 5.0A MAX，受过流保护（OCP）限制。假设使用四层PCB，每个H桥在室温下的最大RMS电流为IRMS = 2.1A RMS。每个H桥的最大满量程电流为1FS = 3.0A，可通过连接到IREF的外部电阻进行设置。此电流定义为嵌入式电流驱动调节电路的最大电流设置。无耗散ICS技术消除了笨重的外部功率电阻，与基于外部检测电阻的主流应用相比，显著节省了空间和功耗。 TMC2240具备丰富的诊断和保护功能，如短路保护/OCP、热关断、欠压锁定。在热关断和欠压锁定事件期间，驱动器将被禁用。此外，TMC2240还提供测量驱动器温度、估算电机温度和测量一个外部模拟输入的功能。 TMC2240提供小型TQFN32 5x5mm封装和具有散热优化的TSSOP38 9.7×4.4mm外露焊盘封装。
品牌名称: TRINAMIC
商品型号: TMC2240ATJ+T
商品编号: C7429724
商品封装: TQFN-32(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TMC2240是一款智能高性能步进电机驱动IC，具备串行通信接口（SPI、UART）和强大的诊断功能。它集成了业界最先进的步进电机驱动器，基于256微步内置分度器和两个完全集成的36V、3.0A MAX H桥，以及无耗散集成电流感应（ICS）技术。 TRINAMIC的stealthChop2TM斩波器确保电机在运行时完全静音，同时实现最高效率和最佳电机扭矩。高度集成、高能效和小尺寸设计，使系统能够实现小型化和可扩展性，在提供一流性能的同时实现经济高效的解决方案。 H桥FET具有极低的阻抗，从而实现高驱动效率和最小的热量产生。典型的总导通电阻（高端 + 低端）为0.23Ω。每个H桥的最大输出电流为1MAX = 5.0A MAX，受过流保护（OCP）限制。假设使用四层PCB，每个H桥在室温下的最大RMS电流为IRMS = 2.1A RMS。每个H桥的最大满量程电流为1FS = 3.0A，可通过连接到IREF的外部电阻进行设置。此电流定义为嵌入式电流驱动调节电路的最大电流设置。无耗散ICS技术消除了笨重的外部功率电阻，与基于外部检测电阻的主流应用相比，显著节省了空间和功耗。 TMC2240具备丰富的诊断和保护功能，如短路保护/OCP、热关断、欠压锁定。在热关断和欠压锁定事件期间，驱动器将被禁用。此外，TMC2240还提供测量驱动器温度、估算电机温度和测量一个外部模拟输入的功能。 TMC2240提供小型TQFN32 5x5mm封装和具有散热优化的TSSOP38 9.7×4.4mm外露焊盘封装。

商品特性

电压范围：4.5…36V DC
低导通电阻（高端 + 低端）：典型值230 mΩ（TA = 25°C）
每个H桥的电流额定值（25°C典型值）：
- IMAX = 5.0A（桥峰值电流）
- IRMS = 2.1A RMS（3A正弦波峰值）
完全集成的无损电流感应（ICS）
带MicroPlyer™微步插值的步进/方向接口
SPI和单总线UART
增量编码器接口，每整步最高分辨率256微步
灵活的波形表和相移以匹配电机
StealthChop2™静音电机运行
SpreadCycle™高动态电机控制斩波器
StealthChop和SpreadCycle的无抖动组合
StallGuard2™和StallGuard4™无传感器电机负载检测
CoolStep™电流控制，节能高达75%
被动制动和续流模式
电机相位和芯片温度测量
通用模拟输入
全面保护和诊断
过压保护输出
紧凑的5x5 TQFN32封装或9.7×4.4 TSSOP38封装

应用领域

实验室与工厂自动化
3D打印机、ID打印机/卡片打印机
液体处理、医疗设备
办公自动化和纸张处理
销售点系统、博彩设备、按摩椅、ATM、现金循环机、纸币验证器、取款机
闭路电视、安防设备
泵和阀门控制
定日镜和天线定位
纺织、缝纫机、针织机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2.2V~5.5V
	电机驱动电压(Vm)	4.5V~36V
	输出电流	3A
	H桥数量	2

	属性	参数值
	步长细分	256
	接口类型	-
	集成开关	是
	导通电阻	230mΩ
	工作温度	-40℃~+125℃
