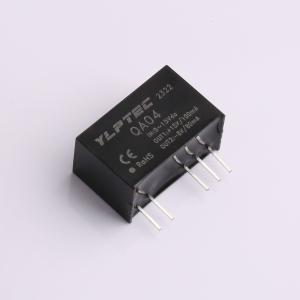

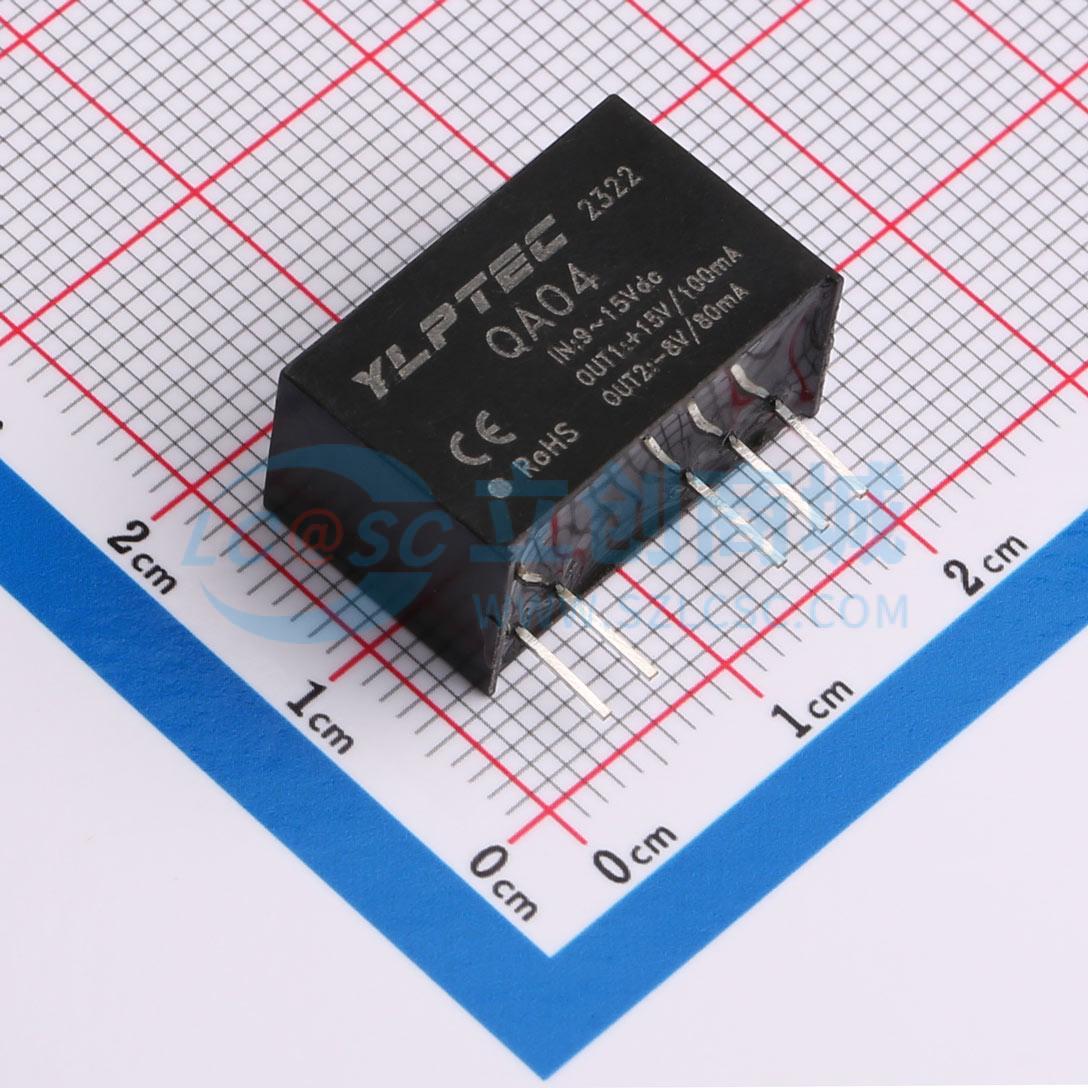

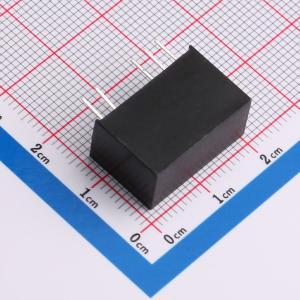

QA04
IGBT驱动器专用DC/DC模块电源，效率高，具备短路保护和空载使用功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- QA04是专为 IGBT 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 IGBT 的驱动损耗。同时具有输出 短路保护及自恢复能力。该产品适用于：1.通用变频器2.交流伺服驱动系统3.电焊机4.不间断电源(UPS),效率高达90%,可持续 短路保护,可空载使用,温度特性好,超小隔离电容,隔离电压 3000VAC,SIP国际标准引脚,工作温度范围：-40℃ ~+105℃
- 品牌名称
- YLPTEC(易川)
- 商品型号
- QA04
- 商品编号
- C7428271
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.048182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 2 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 9V~15V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | -8V；15V | |
| 输出电流(最大值) | 80mA；100mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 静态电流 | - | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 稳压类型 | - |
商品概述
QAxx系列是专为IGBT驱动器而设计的DC - DC模块电源，其内部采用了非对称式电压输出形式，尽可能减小IGBT的驱动损耗，同时具有输出短路保护及自恢复能力。
商品特性
- 效率高达90%
- 可持续短路保护
- 可空载使用
- 温度特性好
- 隔离电压3000VAC
- SIP国际标准引脚
- 工作温度范围：-40℃ ~ +105℃
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
