OC6700B

内置60V功率MOS升压型LED恒流驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OC6700B是一款内置60V功率NMOS高效率、高精度的升压型大功率LED恒流驱动芯片。采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。
品牌名称: OCX(欧创芯)
商品型号: OC6700B
商品编号: C7428438

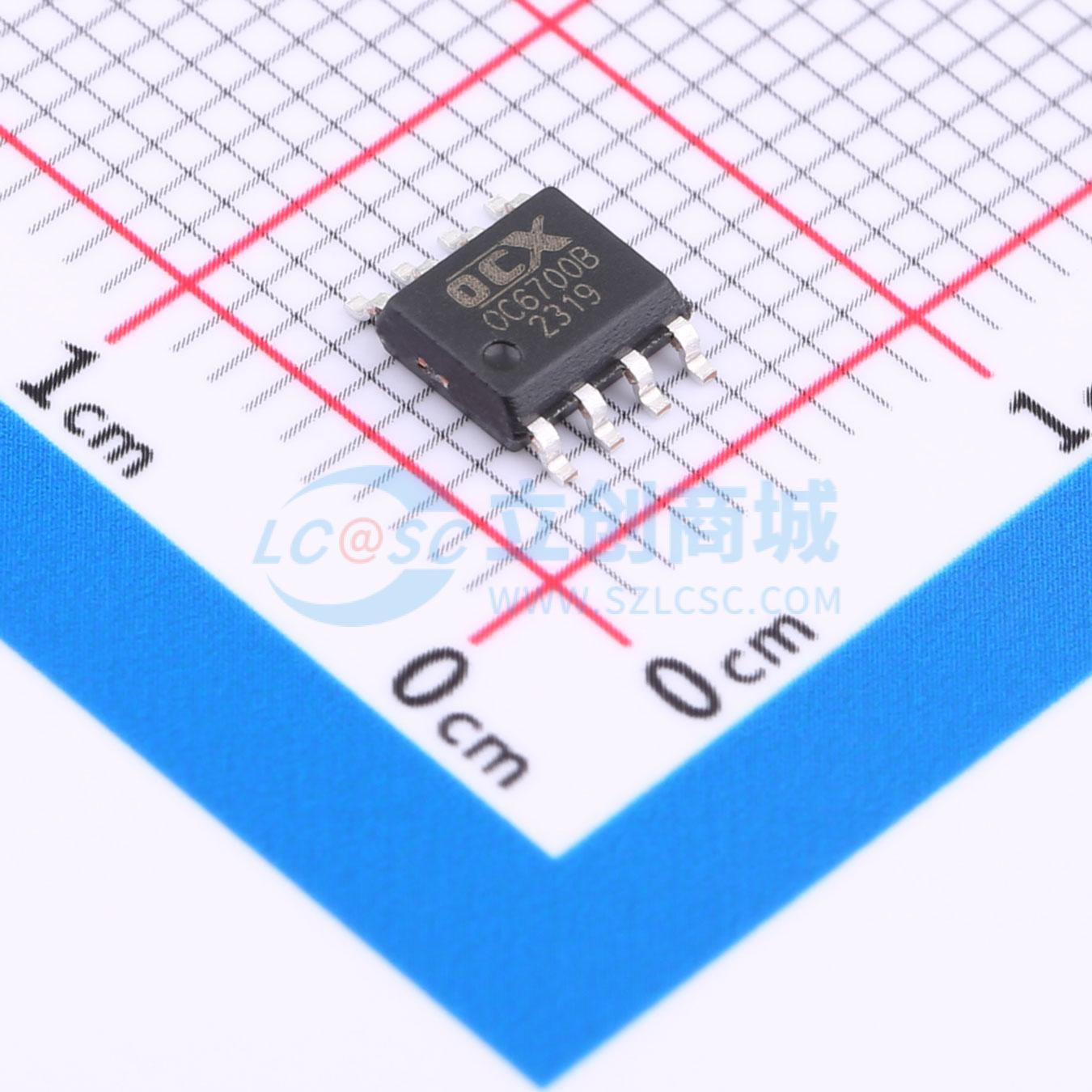

商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.431656克(g)

商品参数

商品概述

OC6700B是一款内置60V功率NMOS、高效率、高精度的升压型大功率LED恒流驱动芯片。该芯片采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端施加PWM信号，还可以进行LED灯调光。芯片内部集成了VDD稳压管、软启动以及过温保护电路，有助于减少外围元件并提高系统可靠性。OC6700B采用ESOP8封装，其散热片内部连接至SW引脚。

商品特性

宽输入电压范围：2.6V ~ 60V
内置60V功率MOS
高效率：可高达95%
最大工作频率：1MHz
FB电流采样电压：250mV
芯片供电欠压保护：2.3V
关断时间可调
智能过温保护
软启动
内置VDD稳压管

应用领域

LED灯杯
单节电池以上供电的LED灯串
平板显示LED背光
大功率LED照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.6V~60V
	开关频率	1MHz
	通道数	-
	输出电压	-
	输出电流	-

	属性	参数值
	调光	PWM
	功能特性	内置软启动；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-
