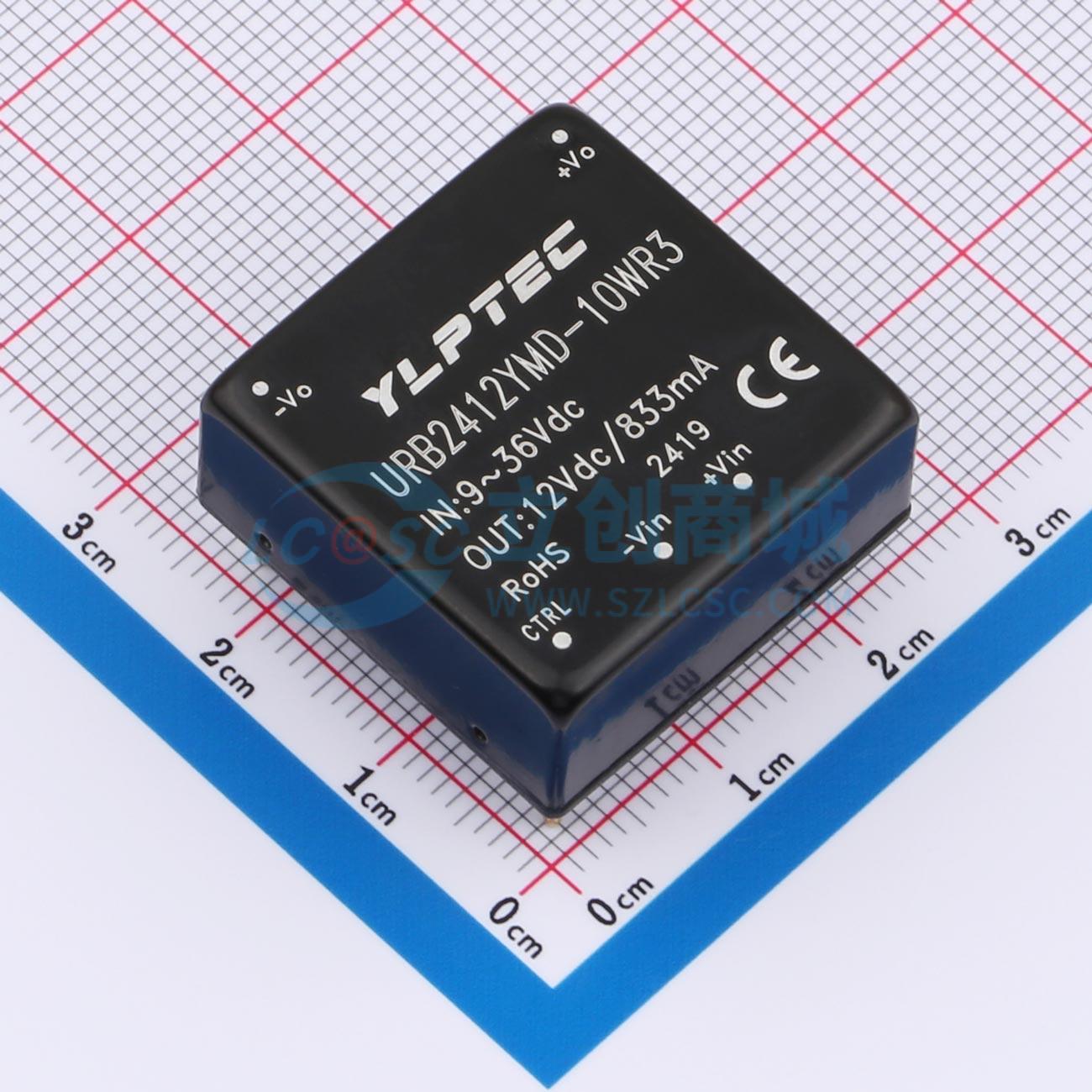

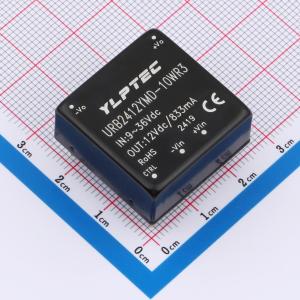

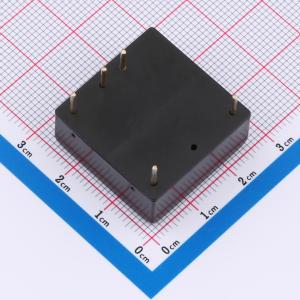

URB2412YMD-10WR3

DC/DC电源模块，10W，超宽压输入，隔离稳压单路/双路输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: URB2412YMD-10WR3系列产品输出功率为10W,4:1超宽电压输入范围，效率高达91%，1500VDC的常规隔离电压允许工作温度-40℃~+85℃，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR32/EN55032CLASSA,广泛应用于医疗、工控、电力、仪器仪表、通信、铁路等领域。
品牌名称: YLPTEC(易川)
商品型号: URB2412YMD-10WR3
商品编号: C7428397
商品封装: DIP,25.4x25.4mm
包装方式: 管装
商品毛重: 15.115克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	类型	-
	输出通道数	1
	输出功率	10W
	工作电压(Vin)	9V~36V
	转换效率	89%
	输出电压(Vout)	12V
	输出电流(最大值)	833mA
	最大容性负载	680uF
	隔离电压(Vrms)	1.5kV

商品概述

10W，超宽电压输入，隔离稳压单路/双路，DIP 封装，DC - DC 模块电源。URB_YMD - 10WR3&URA_YMD - 10WR3 系列产品输出功率为 10W，4:1 宽电压输入范围，效率高达 91%，1500VDC 的常规隔离电压，允许工作温度 -40°C ~ +85°C，具有输入欠压保护、过流、短路保护功能，裸机满足 CISPR32/EN55032 CLASS A。

商品特性

超宽范围输入(4:1)，输出 10W
转换效率 91%（典型值）
隔离电压 1500Vdc
超低待机功耗：0.036W（典型值）
超快速启动：1mS（典型值）
工作温度范围：-40°C ~ +85°C
输入欠压，输出短路，过流保护
金属外壳，输出纹波低

应用领域

医疗、工控、电力、仪器仪表、通信、铁路等领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	功能特性	短路保护
	工作温度	-40℃~+85℃
	开关频率	250kHz
	静态电流	-
	纹波噪声	80mVp-p
	长度	25.4mm
	宽度	25.4mm
	高度	11mm
	稳压类型	稳压型
