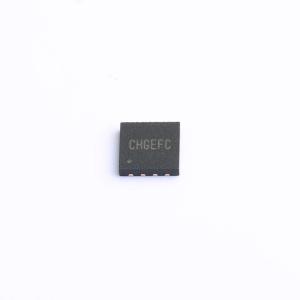

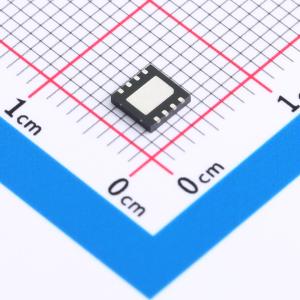

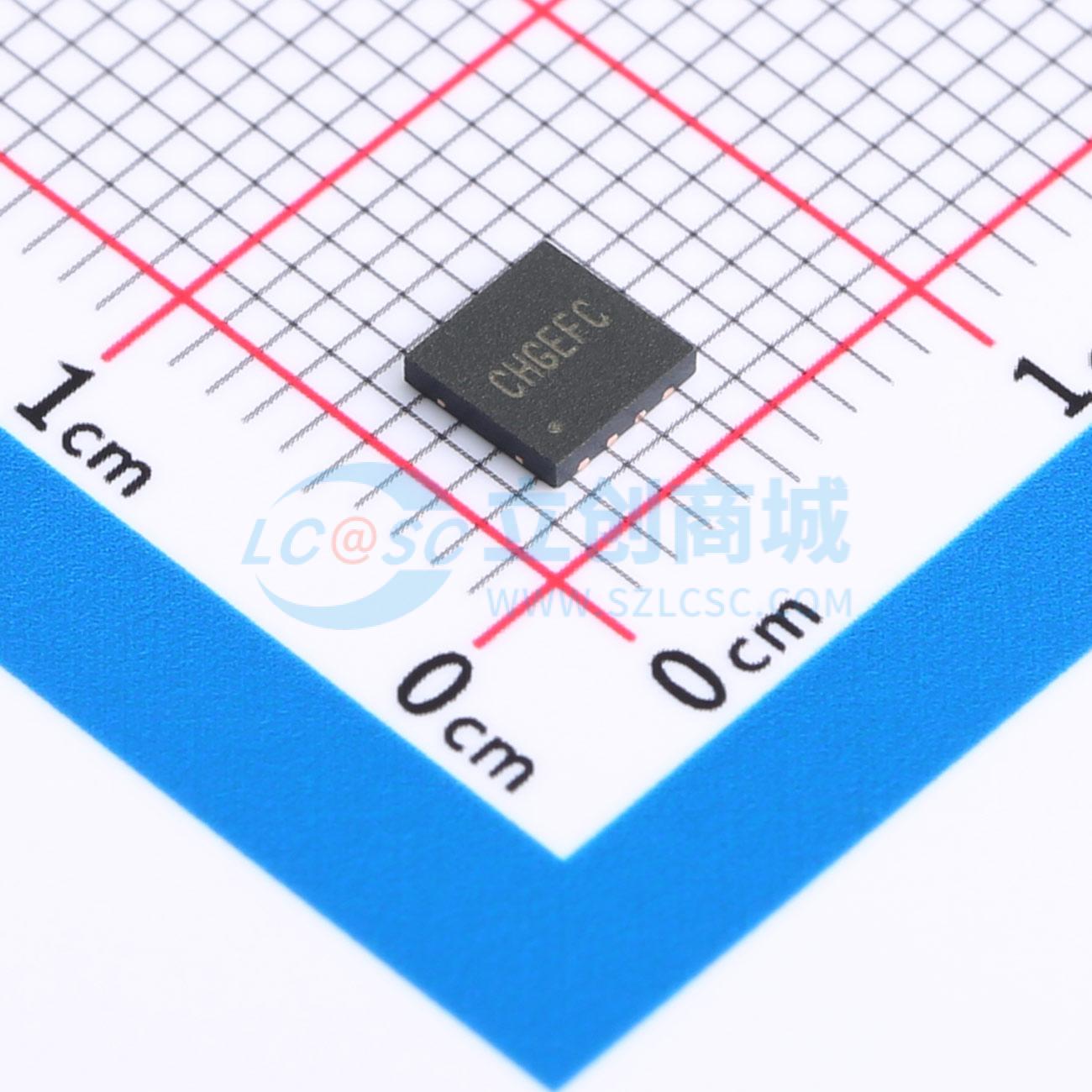

SQ27000SXC
高效率0.6A 100V输入同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SQ27000是一款高效率同步降压稳压器,能够提供0.6A的输出电流。其输入电压范围为7V到100V,集成主开关和同步开关,具有非常低的导通电阻。采用瞬时PWM架构,实现快速瞬态响应。开关频率可编程,范围为200kHz到1MHz。内置软启动功能,限制启动时的浪涌电流。具有精确的±2% 1.225V参考电压,工作温度范围为-40°C到125°C。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SQ27000SXC
- 商品编号
- C7427221
- 商品封装
- DFN-8(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.064615克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~100V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 200kHz~1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SQ27000开发了一款高效率同步降压DC-DC转换器，能够提供0.6A电流。SQ27000的工作输入电压范围广泛，从7V到100V，并集成了具有极低RDS(ON)的主开关和同步开关以最小化导通损耗。SQ27000始终在连续导通模式下工作。该器件采用了即时PWM架构，以实现高降压应用中的快速瞬态响应。
商品特性
- 内部开关（顶部/底部）的低RDS(ON)：500mΩ/285mΩ
- 7-100V输入电压范围
- 0.6A输出电流能力
- 恒定导通时间控制
- 即时PWM架构以实现快速瞬态响应
- 可编程开关频率范围：200kHz~1MHz
- 2ms内部软启动限制涌电流
- 在-40℃至+125℃温度范围内精确±2%的1.225V参考电压
- 周期峰值电流限制
- 具有自动恢复功能的过温保护
- 符合RoHS标准且无卤素
- 紧凑型DFN 4x4-8封装
应用领域
- 隔离式电信偏置电源
- 二次侧高压后置稳压器
- 汽车系统
