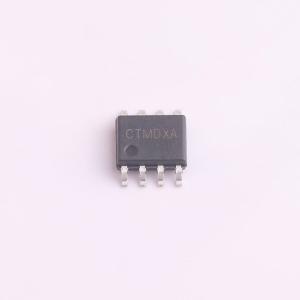

SY50133Z1FAC
停产 620V 9V~20V 2.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY50133Z1FAC
- 商品编号
- C7427209
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~20V | |
| 开关频率 | 125kHz | |
| 输出电流 | 2.1A | |
| 耗散功率(Pd) | 1.1W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 620V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过压保护(OVP)；恒压模式(CV)；恒流模式(CC)；短路保护(SCP)；过热保护(OTP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
SY50133Z1是一款单级反激式稳压器，适用于恒流/恒压（CC/CV）应用。它采用紧凑的SO8封装，集成了一个620V/4.4Ω的MOSFET，以减小尺寸。输出电流和电压均在初级侧进行检测，无需光耦和次级侧反馈电路，从而降低了整个系统的成本。
商品特性
- 在整个工作范围内实现精确的PSR CC/CV调节
- 准谐振（QR）模式运行，实现高效率
- PWM/PFM控制，实现高平均效率
- 快速动态负载瞬态响应
- 电缆补偿，实现更好的负载调节
- 低启动电流：最大5μA
- 最低频率限制为500Hz
- 空载功率小于50mW
- 具备可靠的过压保护（OVP）、短路保护（SCP）、过温保护（OTP）和过流保护（OCP）功能
- 具备满足安全要求的可靠保护功能
- 最大开关频率限制为125kHz
- 集成620V/4.4Ω MOSFET
- 紧凑封装：SO8
应用领域
- AC/DC适配器
- 电池充电器
