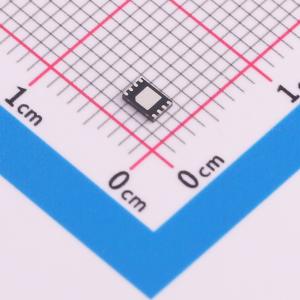

温馨提醒：图片仅供参考，商品以实物为准
SY5238DGD
零电压开关（ZVS）反激式同步整流（SR）控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY5238是一款与准谐振（QR）集成电路兼容的反激式同步整流（SR）控制器，可实现零电压开关（ZVS）操作。初级侧脉宽调制（PWM）集成电路必须工作在准谐振模式。SY5238采用专有操作模式实现反激式零电压开关导通，大大提高了反激式变换器的效率和功率密度
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY5238DGD
- 商品编号
- C7427212
- 商品封装
- DFN-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 模式支持 | QR；DCM | |
| 静态电流(Iq) | 160uA |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间 | 600ns | |
| 关断时间 | 600ns | |
| 关断延时 | 20ns |
商品概述
SY5238是一款与QR IC兼容的反激式同步整流（SR）控制器，可实现零电压开关（ZVS）操作。初级侧PWM IC必须工作在准谐振模式。SY5238采用专有操作模式实现反激式ZVS导通，大大提高了反激式效率和功率密度。SY5238还采用自适应栅极电压控制以确保安全运行。
商品特性
- 用于反激式ZVS的专有操作模式
- 高效率、高功率密度
- 自适应栅极电压控制
- 斜率检测以防止SR误触发
- 130V DSEN引脚可直接感应SR MOS的漏极电压
- 节能模式以提高轻载效率
- 用于极低输出电压应用的双通道供电
应用领域
- USB PD、快速充电器
- 适配器
