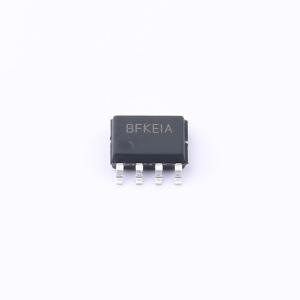

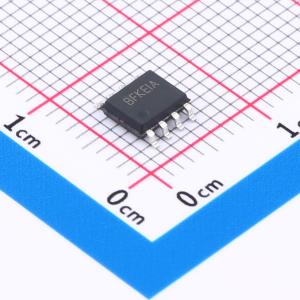

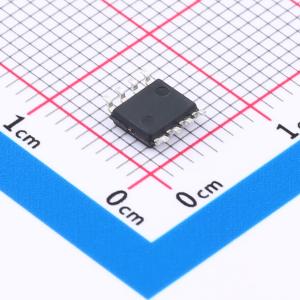

温馨提醒：图片仅供参考，商品以实物为准
SY50131AFAC
具有原边CV/CC控制功能的反激式调节器
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY50131AFAC
- 商品编号
- C7427208
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~17.5V | |
| 开关频率 | 125kHz | |
| 输出电流 | 1.4A | |
| 耗散功率(Pd) | 1.1W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | PFM 调制；QR；PWM 调制 | |
| 输出电压 | 5V | |
| 反馈方式 | 原边反馈 |
商品概述
SY50131是一款单级反激式控制器，适用于恒流/恒压（CC/CV）应用。它集成了一个600V MOSFET以减小物理体积。输出电流和电压均通过初级侧信号处理进行检测。SY50131工作在准谐振模式，并采用自适应PWM/PFM控制，以实现最高平均效率。此外，SY50131具备线缆补偿功能，可调节输出电压，从而在电缆终端实现更好的负载调整率。
商品特性
- 在整个工作范围内实现非常精确的初级侧调节（PSR）CC/CV控制
- 准谐振（QR）模式运行，实现高效率
- PWM/PFM控制，提高平均效率
- 内部CC/CV环路补偿
- 自适应补偿，提高稳定性
- 快速动态负载瞬态响应
- 线缆补偿，改善负载调整率
- 低启动电流：最大4μA
- 可靠的过压保护（OVP）、短路保护（SCP）、过温保护（OTP）
- 满足安全要求的可靠保护
- 符合RoHS标准且无卤
- 集成600V MOSFET
- 紧凑封装：SO8
应用领域
- 交流/直流（AC/DC）适配器
- 电池充电器
