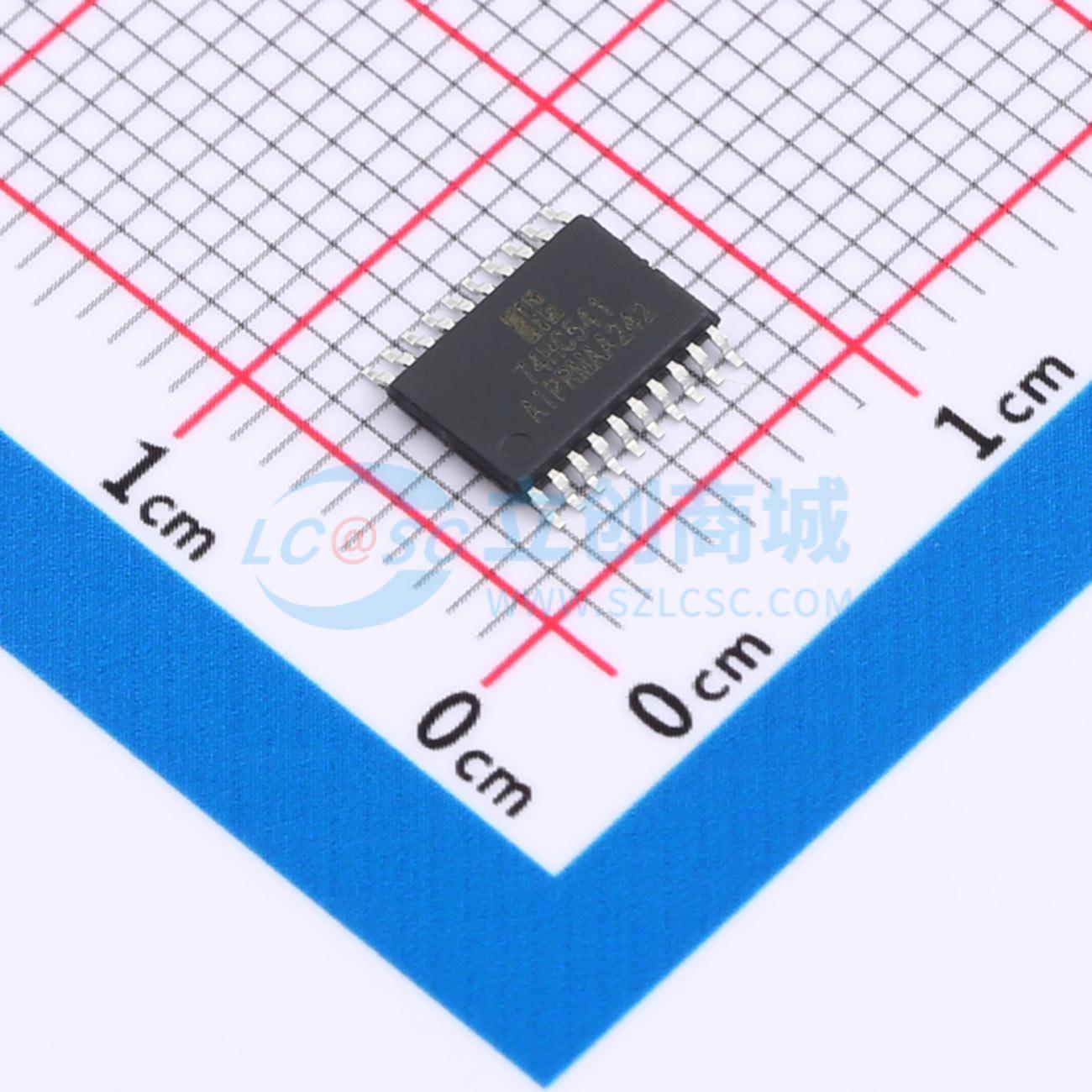

温馨提醒：图片仅供参考，商品以实物为准
AiP74HC541TA20.TR
带三态控制的8路缓冲器/线驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP74HC/HCT541是一个带三态输出的8位同相缓冲器/线驱动器。该器件具有两个使能控制口（OE1和OE2）。OEn上的高电平会导致输出呈现高阻态。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC541TA20.TR
- 商品编号
- C7425500
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.20315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 每个元件位数 | 8 | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 12ns@4.5V,50pF |
商品概述
AiP74HC/HCT541是一个带三态输出的8位同相缓冲器/线驱动器。该器件具有两个使能控制口（OE1和OE2）。OEn上的高电平会导致输出呈现高阻态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：AiP74HC541：CMOS电平；AiP74HCT541：TTL电平同相输出
- 工作环境温度范围：-40°C至+105°C
- 封装形式：DIP20/SOP20/TSSOP20
