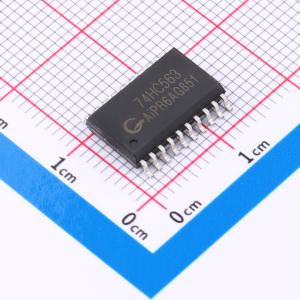

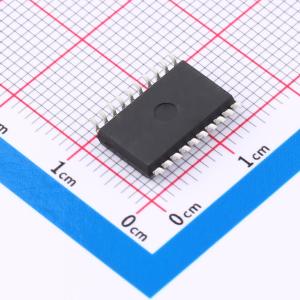

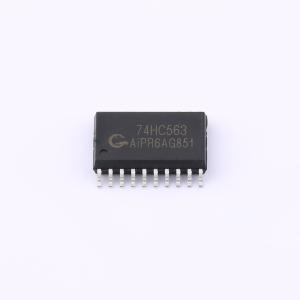

温馨提醒：图片仅供参考，商品以实物为准

AiP74HC563SA20.TB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 逻辑类型：D型锁存器输出类型：三态
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74HC563SA20.TB
商品编号: C7425502
包装方式: 管装
商品毛重: 1.1克(g)

商品参数

商品概述

AiP74HC/HCT563 是一款带有三态反相输出的八位D型透明锁存器。该器件具有锁存使能（LE）和输出使能（OE）输入。当LE为高电平时，输入端的数据进入锁存器。在这种情况下，锁存器是透明的，每当相应的D输入改变时，锁存器的输出也会改变。当LE为低电平时，锁存器存储在LE从高到低转换之前的建立时间内输入端存在的信息。OE为高电平时，输出处于高阻抗关闭状态。OE输入的操作不会影响锁存器的状态。输入端包括箝位二极管，这使得可以使用限流电阻将输入端连接到超过Vcc的电压。

商品特性

输入电平：对于AiP74HC563：CMOS电平；对于AiP74HCT563：TTL电平
适用于总线应用的三态反相输出
共用的三态输出使能输入
功能与AiP74HC/HCT373和AiP74HC/HCT573相同
工作温度范围：-40℃至+105℃
封装信息：DIP20/SOP20/TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	2V~6V
	静态电流(Iq)	-
	通道数	-
	输入数	-
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA

	属性	参数值
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	输出高电平(VOH)	-
	低电平范围(VOL)	-
	传播延迟(tpd)	25ns@6V,50pF
	系列	-
	工作温度	-40℃~+105℃
