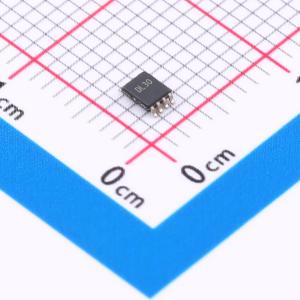

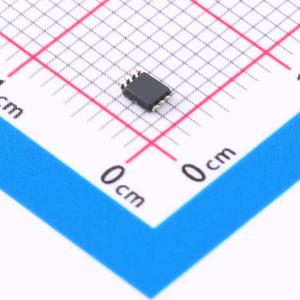

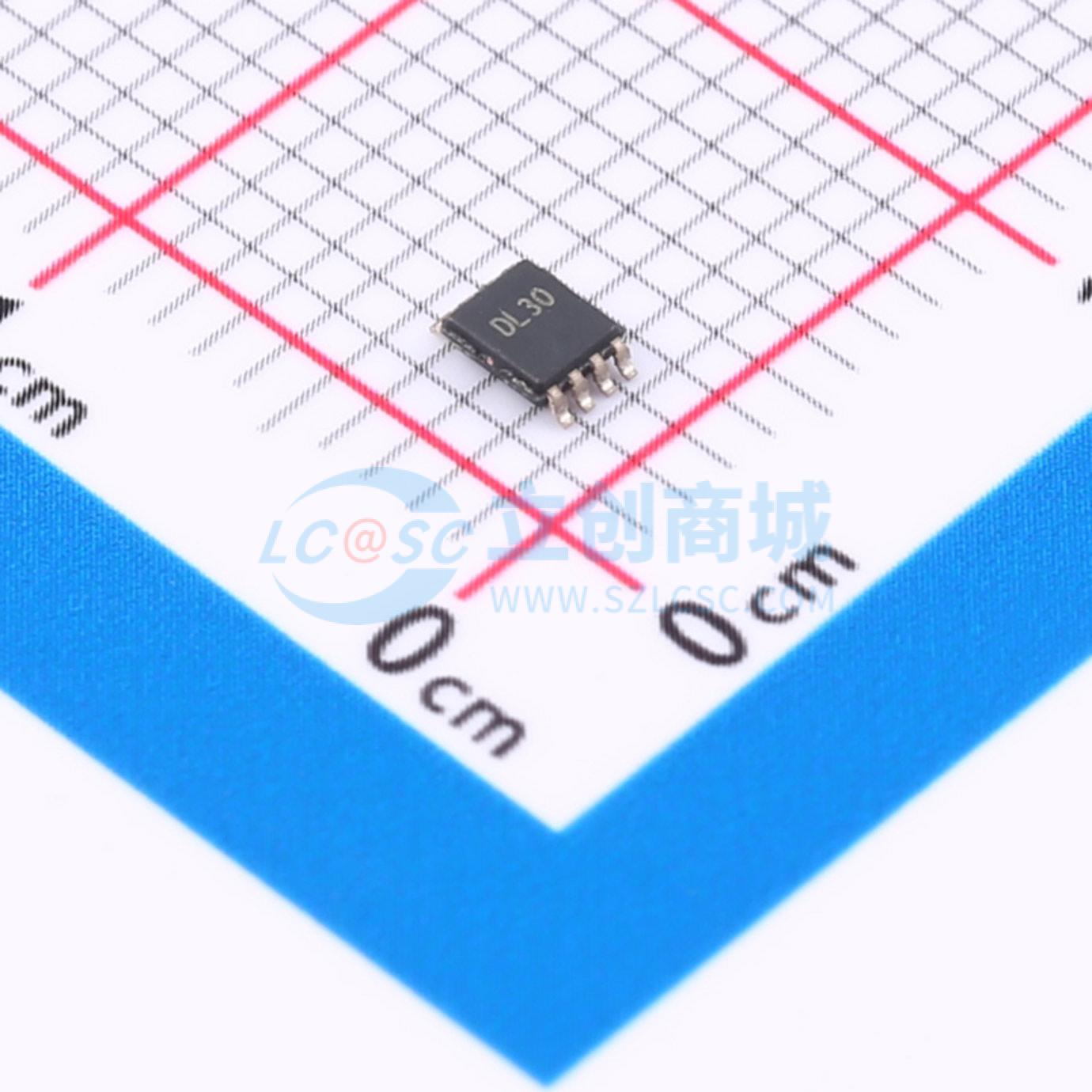

AiP74LVC1G123YA8.TR
带施密特触发器输入的单路可再触发单稳态多谐振荡器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有施密特触发器输入的单路可再触发单稳态多谐振荡器。输出脉冲宽度由三种方法控制： 1. 基础脉冲宽度可通过选择外部电阻（R_EXT）和电容（C_EXT）进行设计。2. 一旦触发，输出脉冲宽度可通过（A(overline)）的下降沿或（B）的上升沿进行重新触发来扩展。通过重复这一过程，可以使输出脉冲周期（Q = 高电平）尽可能符合预期要求。3. CLR(overline) 的上升沿也能使电路触发。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74LVC1G123YA8.TR
- 商品编号
- C7425508
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 1.5ns@3.3V,15pF |
商品概述
AiP74LVC1G123B是一款带有施密特触发器输入的单可重触发单稳态多谐振荡器。输出脉冲宽度由三种方法控制：
- 通过选择外部电阻（REXT）和电容（CEXT）来设定基本脉冲。
- 一旦触发，基本输出脉冲宽度可以通过对门控低电平触发输入（A（上划线））或高电平触发输入（B）进行重触发来延长。通过重复此过程，输出脉冲周期（Q = 高电平）可以达到所需的长度。
- 从CLR到输入门的内部连接使得可以通过输入CLR处的高电平信号触发电路。
商品特性
- 宽电源电压范围为1.65V至5.5V
- ±24mA输出驱动（VCC = 3.0V）
- CMOS低功耗
- 可重触发以产生高达100%占空比的长脉冲
- 当VCC = 0V时为高阻抗
- 直接复位可终止输出脉冲
- 所有输入均有施密特触发器
- 输出具有上电复位功能
- 输入可接受高达5.5V的电压
- 工作温度范围为-40℃至+125℃
- 封装信息：TSSOP8/VSSOP8/XSON8
