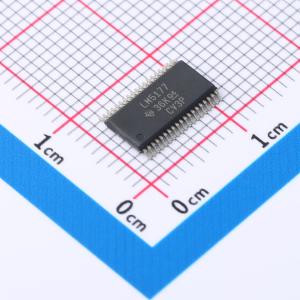

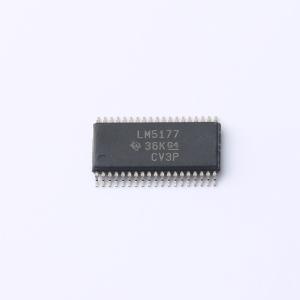

温馨提醒：图片仅供参考，商品以实物为准
LM5177DCPR
60V宽输入范围双向4开关升降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5177是一款四开关升降压控制器,提供宽输入电压范围（3.5V至60V）,适用于非隔离DC/DC电源应用。它支持升压、降压和升降压模式,具有低关断电流（3μA）、低工作电流（60μA）和精确的反向电流限制（3%）。该器件支持动态输出电压跟踪、平均输入和输出电流监测或限流功能,并具有多种保护功能,如过压保护、欠压锁定和短路保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5177DCPR
- 商品编号
- C7425536
- 商品封装
- HTSSOP-38
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3.5V~60V | |
| 输出电压 | 3.3V~60V | |
| 输出电流 | - | |
| 开关频率 | 100kHz~600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM5177是一款四开关降压-升压控制器。该器件在输入电压高于、等于或低于调整后的输出电压时提供稳压输出电压。在电源安全模式下，由于其低静态电流，该器件支持在低负载输出时的高效率。LM5177以固定的开关频率运行，可以通过RT或SYNC引脚设置。在降压、升压和降压-升压操作期间，开关频率保持不变。集成的可选平均电流监视器可以帮助监测和限制LM5177的输入和输出电流。此功能还支持使用恒定电流(CC)和恒定电压(CV)对备用电源元件（如电池或电容器）进行充电。
商品特性
- 宽输入电压范围：3.5V 至 60V（绝对最大值85V）– 当V(BIAS) > 3.5V时，最小2.8V
- 输出电压范围：3.3V 至 60V
- 低关断电流Iq为3μA
- 低工作电流Iq为60μA
- 反向电流限制精度为3%，以实现精确的充电电流
- 平均输入和输出电流监控或限制
- 动态输出电压跟踪PWM或模拟输入信号
- 可选的节能模式（PSM），以提高轻负载效率
- 两个集成的高压电源LDO，具有自动选择功能
- 2A峰值电流逻辑电平栅极驱动器 – 集成自举二极管
- 自举过压和欠压保护
- 在所有工作模式下（升压、升降压、降压）保持固定频率
- 可选强制PWM模式
- 最高可达600kHz的开关频率，减小解决方案和组件尺寸
- 外部时钟同步
- 可选扩频操作
- 可调欠压保护
- 打嗝式过流和短路保护
应用领域
- 非隔离DC/DC电源（商用电压DC/DC，远程无线电单元，电机驱动控制）
- 备用电源系统（电池备用，消防安全）
- 工业PC（单板计算机）
- 医疗电源供应器（氧气浓缩器）
- 以太网供电（路由器）
- 太阳能电源（太阳能充电控制器）
