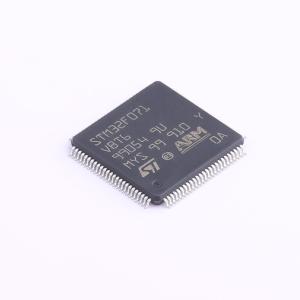

STM32F071VBT6商品缩略图

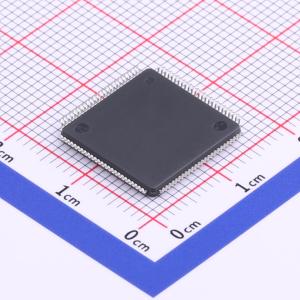

STM32F071VBT6商品缩略图
STM32F071VBT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F071VBT6

环保标识
  • 主流ARM Cortex-M0基本型系列MCU,具有128 KB Flash、48 MHz CPU和CEC功能

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    主流ARM Cortex-M0基本型系列MCU,具有128 KB Flash、48 MHz CPU和CEC功能

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F071VBT6
  • 商品编号

    C784815
  • 商品封装

    LQFP-100(14x14)
  • 包装方式

    托盘

  • 商品毛重

    4.14克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M0
CPU最大主频48MHz
程序存储容量128KB
程序存储器类型FLASH
属性参数值
GPIO端口数量87
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.65V~3.6V
应用领域-
详细信息
  • 特性

Arm® 32 位 Cortex™-M0 微控制器概述

处理器规格

  • CPU:Arm Cortex-M0,支持 32 位操作。
  • 频率:高达 48 MHz。

内存

  • 闪存:范围从 64 到 128 Kbytes。
  • SRAM:16 Kbytes 并带有硬件奇偶校验保护。

电源管理与供电

  • 数字与 IO 供电:工作电压在 2.0 V 至 3.6 V 之间。
  • 模拟供电:与数字供电相同或高达 3.6 V。
  • 选定的 I/O:V DDIO2 工作电压在 1.65 V 至 3.6 V 之间。
  • 复位选项:上电/断电复位(POR/PDR)。
  • 可编程电压检测器 (PVD)
  • 低功耗模式:睡眠、停止、待机。
  • VBAT 供电:用于实时时钟 (RTC) 和备份寄存器。

时钟管理

  • 振荡器
  • 4 至 32 MHz 晶体振荡器。
  • 用于 RTC 的 32 kHz 振荡器,带校准功能。
  • 内置 8 MHz RC 振荡器,带有 x6 PLL 选项。
  • 内置 40 kHz RC 振荡器。
  • 内置 48 MHz 振荡器,基于外部同步的自动修整功能。

I/O 端口

  • 快速 I/O:多达 87 个,均可映射到外部中断向量。
  • 5V 容忍 I/O:多达 68 个具有 5V 容忍能力,19 个带有独立供电 V DDIO2。

中断处理

  • 外部中断:所有 I/O 均兼容外部中断向量。

通信接口

  • I2C:支持快速模式加 (1 Mbit/s),带有 20 mA 电流汇,其中一个支持 SMBus/PMBus 和唤醒功能。
  • USART:4 个,支持主同步 SPI 和调制解调器控制,其中两个带有 ISO7816 接口、LIN、IrDA、自动波特率检测和唤醒功能。
  • SPI:2 个,工作速度为 18 Mbit/s,带有可编程位帧和 I2S 接口复用功能。
  • HDMI CEC:启用标题接收唤醒功能。
  • 串行线调试 (SWD):用于调试目的。
  • 96 位唯一 ID:用于识别。

此微控制器专为需要平衡性能、内存效率和电源管理能力的应用而设计,使其适用于广泛的嵌入式系统。

产品规格
ST(意法半导体)_DS10009 Arm®-basis 32-Bit MCU, maximal 128 KB Flash, 12 Timer, ADC, DAC und Kommunikationsインターフェース, 2,0 - 3,6 V(英文) 查看详情

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4080 STM32F0xxx 硬件开发入门 4.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4099 使用 STM32F0xx 和 STM32F3xx 微控制器为红外遥控协议实现发送器和接收器 3.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN3070 管理驱动器使能信号以使用STM32™的 USART 进行 RS-485 和 IO-Link 通信 1.5(中文) 查看详情 ST(意法半导体)_AN4617:从STM32F0到STM32L0微控制器的迁移 1.0(英文) 查看详情 ST(意法半导体)_AN4088 从 STM32F1 移植到 STM32F0 3.0(中文) 查看详情 ST(意法半导体)_AN5145从STM32F0系列向STM32G0系列应用程序迁移2.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN3371 在 STM32 F0、F2、F3、F4 和 L1 系列MCU 中使用硬件实时时钟(RTC) 5.3(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0215 STM32F0xxx Cortex-M0 编程手册 1.3(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥17.43
10+¥15.2
30+¥13.87¥1248.3
100+¥12.53¥1127.7

优惠活动

库存总量

(单位:)
  • 广东仓

    322

  • 江苏仓

    0

  • SMT仓

    342

购买数量(90个/托盘,最小起订量 1 个 )

起订量:1 个90个/托盘
