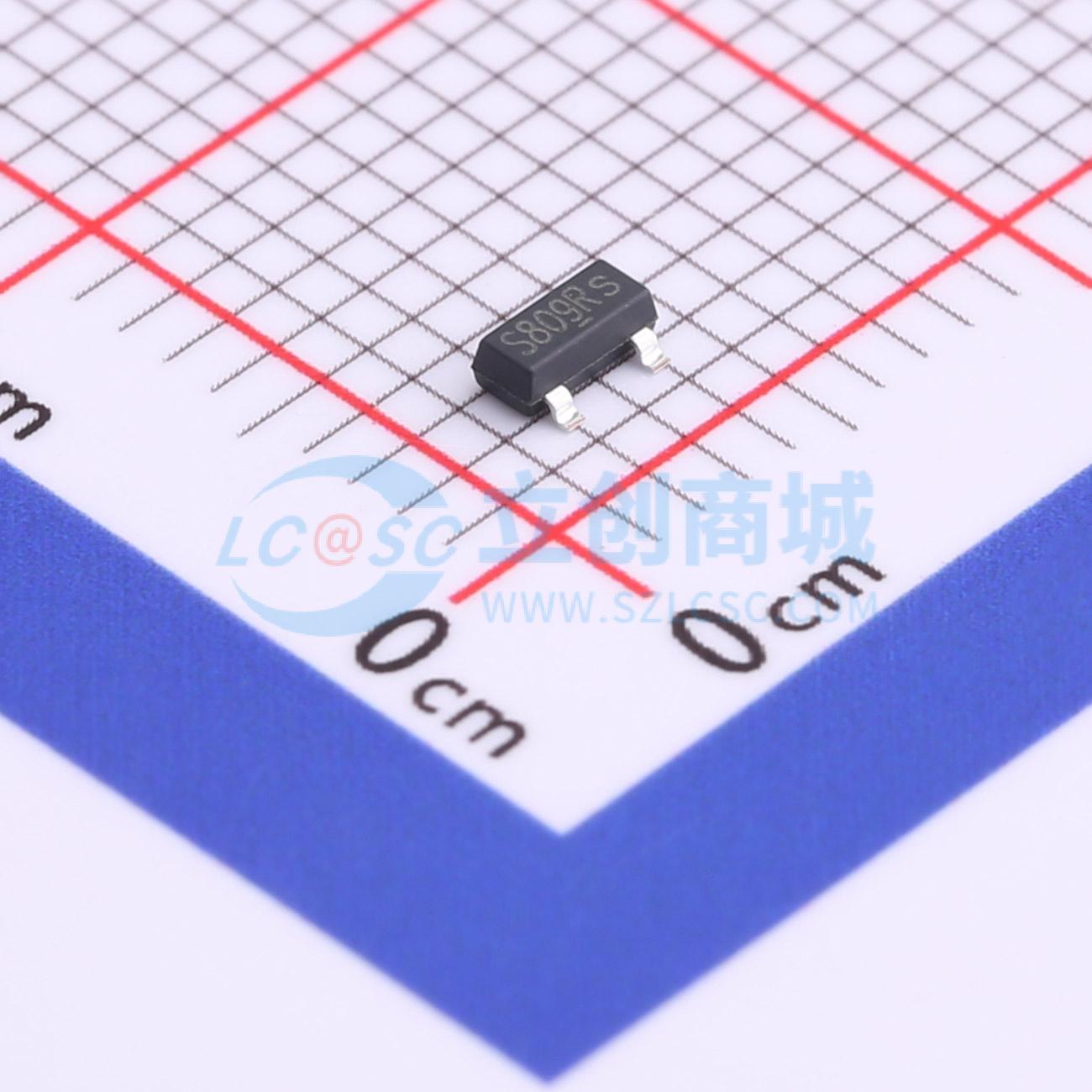

温馨提醒：图片仅供参考，商品以实物为准
SE809-HF-2.63V
三引脚微处理器复位监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SE809是一款高性价比的系统监控集成电路（IC），用于监测数字和混合信号系统中的Vcc。当系统电源超出工作范围时，它会发出警告信号；必要时，还会向主处理器发送复位信号。该芯片无需外部元件
- 品牌名称
- SEAWARD(思旺)
- 商品型号
- SE809-HF-2.63V
- 商品编号
- C784820
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 150ms | |
| 工作温度 | 0℃~+85℃@(Ta) | |
| 静态电流(Iq) | 7uA |
商品概述
SE809是一款高性价比的系统监控集成电路（IC），旨在监测数字和混合信号系统中的Vcc。当系统电源超出工作范围时，它会发出警告信号；必要时，还会向主处理器发送复位信号，无需外部组件。 当Vcc下降到复位电压阈值以下时，复位输出会在20μs内变为有效。在Vcc上升到复位阈值以上后，复位信号至少会保持150ms的有效状态。SE809具有低电平有效的RESET输出。SE809的输出在VCC低至1V时仍能保证有效。 SE809经过优化，可抑制Vcc线路上的快速瞬态干扰。18μA（VCC = 3.3V）的低电源电流使这些器件适用于电池供电的应用。输出电压范围为1.7V至4.5V，以100mV为增量。标准电压版本包括2.63V、2.93V、3.08V、4.0V、4.38V和4.63V。
商品特性
- 用于2.8V、3.0V、3.3V和5.0V电源的精密VCC监控器
- 150ms保证的最小RESET输出持续时间
- RESET输出在VCC = 1.0V时仍能保证有效
- 7μA的低电源电流
- VCC瞬态抗扰性
- 无需外部组件
- 小型SOT - 23封装和TO - 92封装
- 宽工作温度范围：0°C至85°C
应用领域
- 计算机
- 嵌入式系统
- 电池供电设备
- 关键微处理器电源监控
