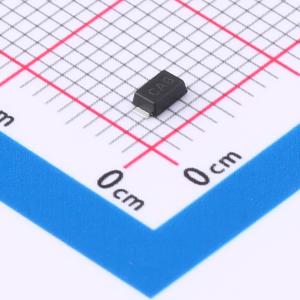

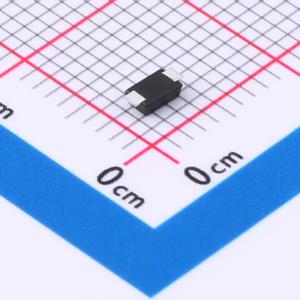

温馨提醒：图片仅供参考，商品以实物为准
SMF6.0CA
双向TVS 6V截止 峰值浪涌电流：19.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- FUXINSEMI(富芯森美)
- 商品型号
- SMF6.0CA
- 商品编号
- C7422637
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.035833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 19.4A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.37V | |
| 反向电流(Ir) | 800uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMF系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。 与SMA封装相比，SMF封装的占位面积缩小了50%，并且拥有业内较低的封装高度（1.1mm）。
商品特性
- 在10/1000μs波形下具有200W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 与工业标准封装SOD - 123FL兼容
- 低外形：最大高度为1.1mm
- 低电感，出色的钳位能力
- 适用于表面贴装应用，以优化电路板空间
- 典型故障模式是因过压或过流而短路
- IEC - 61000 - 4 - 2静电放电防护：30kV（空气），30kV（接触）
- 按照IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 按照IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群保护
- 快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ns
- 玻璃钝化结
- 内置应力释放结构
- 塑料封装的阻燃等级为UL 94 V - 0
- 符合J - STD - 020标准的MSL 1级，无铅回流焊最高峰值温度为260°C
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- Pb - free E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
- 通过UL 497B认证，可作为隔离环路电路保护器
应用领域
- SMF器件非常适合用于保护手机、便携式设备、商用机器、电源和其他消费类应用中的I/O接口、Vcc总线和其他易受影响的电路。
