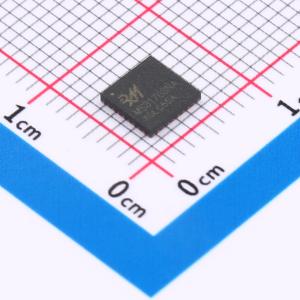

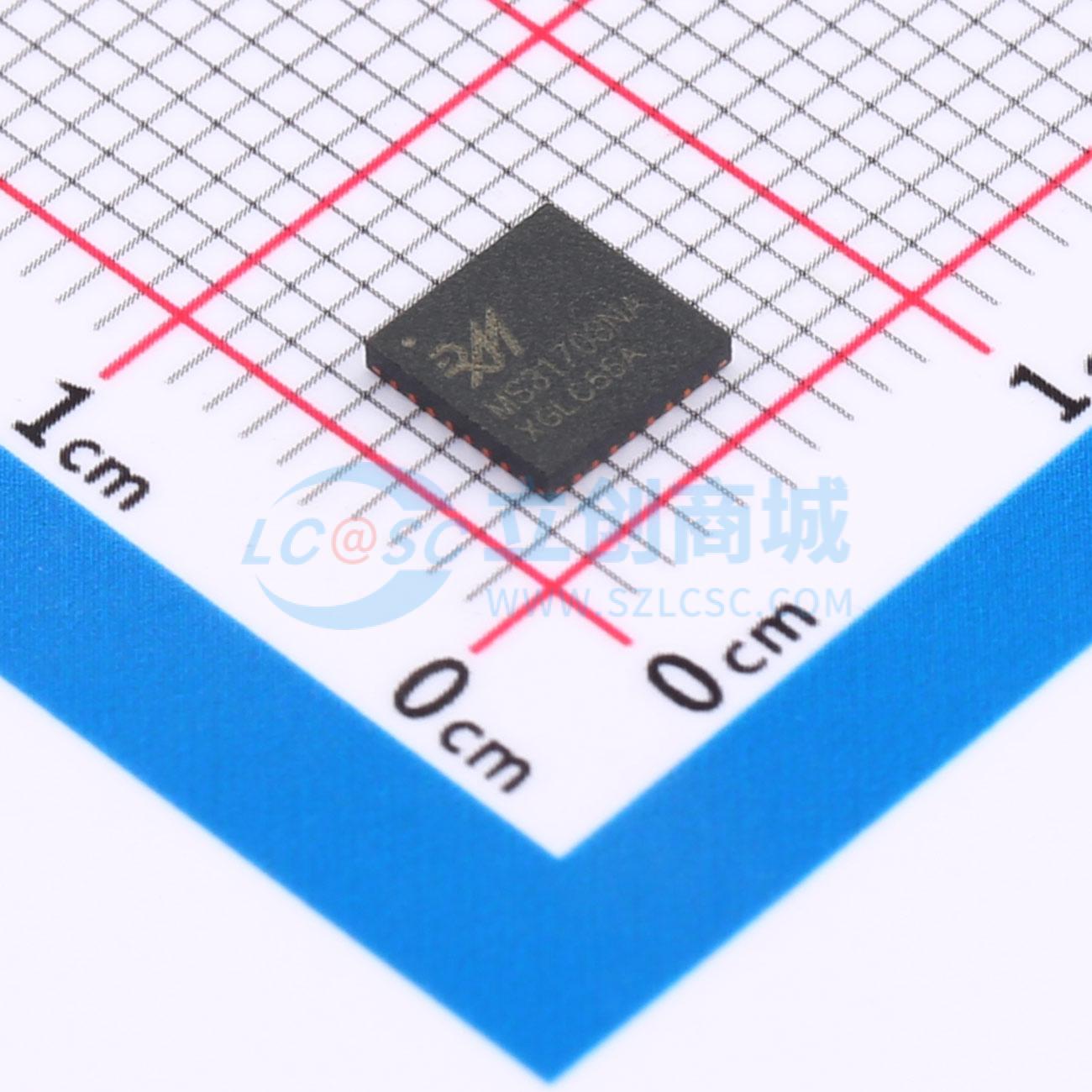

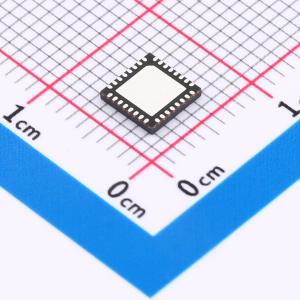

MS31703NA

单通道H桥栅极驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MS31703NA是一款小型单通道H桥栅极驱动器。它使用四个外部N通道MOSFET，驱动一个双向刷式直流电机。
品牌名称: 杭州瑞盟
商品型号: MS31703NA
商品编号: C7422652
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.086克(g)

商品参数

商品概述

MS31703NA是一款小型单通道H桥栅极驱动器，使用四个外部N通道MOSFET驱动一个双向刷式直流电机。它支持5.5V至45V的电源电压，有PH/EN、独立半桥和PWM三种控制模式，方便连接到控制器电路。内部传感放大器提供可调的电流控制，集成电荷泵可提供100%占空比并驱动外部反向电池开关。独立半桥模式支持半桥共享以控制多个直流电机，还可通过可编程压摆率控制技术降低电磁干扰。该驱动器具有完整的保护功能，集成内部数字振荡器和内部电荷泵的扩频时钟功能，能将辐射降至最低。

商品特性

单通道H桥栅极驱动器
驱动四个外部N沟道MOSFET
支持100%脉宽调制(PWM)占空比
工作电源电压范围：5.5V至45V
三个控制模式：PH/EN、独立半桥和PWM
用于配置的串行接口
可调压摆率控制
每个半桥独立控制
支持1.8V、3.3V和5V逻辑输入
电流分流放大器
集成PWM电流调节功能
低功耗休眠模式
保护特性：电源欠压锁定(UVLO)、电荷泵欠压(CPUV)锁定、过流保护(OCP)、栅极驱动故障(GDF)、过温保护(TSD)、看门狗计时器、故障调节输出(nFAULT)

应用领域

电动车窗升降器
天窗
座椅
滑动门
刷式直流泵

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	否
	H桥数量	1
	输出电流	-
	峰值电流	-
	工作电压	0V~5.25V

	属性	参数值
	接口类型	SPI
	导通电阻	-
	静态电流(Iq)	13uA
	工作温度	-40℃~+125℃
	功能特性	软开关；交错导通保护；电流采样/调节功能
