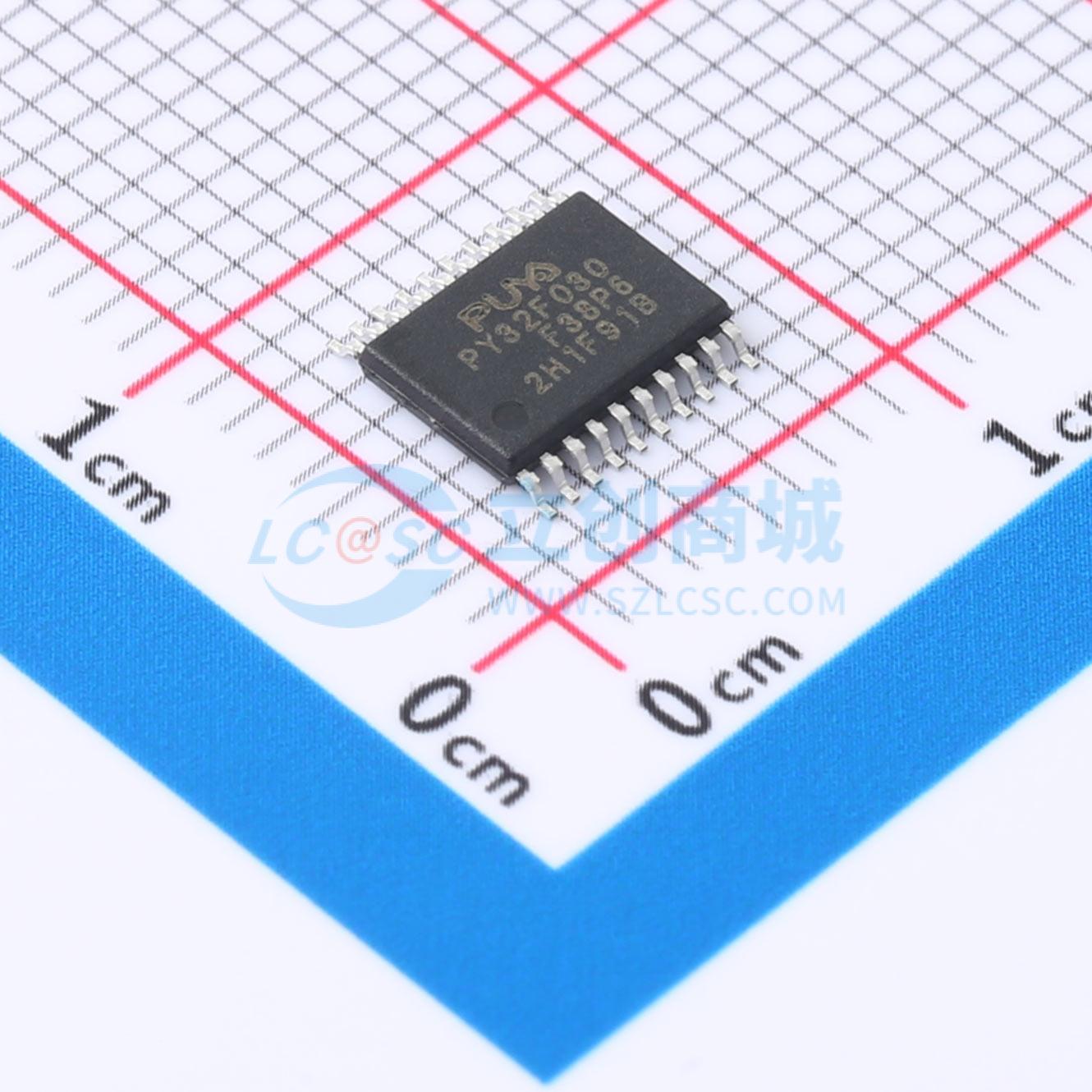

PY32F030F38P6TU实物图
  • PY32F030F38P6TU商品缩略图
  • PY32F030F38P6TU商品缩略图
  • PY32F030F38P6TU商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PY32F030F38P6TU

PY32F030F38P6TU 32位微控制器 单片机

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
PY32F003系列微控制器采用高性能的32位ARM Cortex-M0+内核，宽电压工作范围的MCU。嵌入高达32Kbytes flash和4Kbytes SRAM存储器，最高工作频率32MHz。包含多种不同封装类型多款产品。
品牌名称
PUYA(普冉)
商品型号
PY32F030F38P6TU
商品编号
C7422667
商品封装
TSSOP20​
包装方式
管装
商品毛重
0.174克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM Cortex-M0+
CPU最大主频48MHz
CPU位数32 Bit
程序存储容量64KB
程序存储器类型FLASH
RAM容量8KB
属性参数值
EEPROM容量-
I/O数量18
ADC(位数)12bit
DAC(位数)-
振荡器类型内置+外置
工作电压1.7V~5.5V
工作温度-40℃~+85℃

商品特性

  • 32位ARM Cortex-M0+内核
  • 最高48 MHz工作频率
  • 最大64 KB Flash存储器
  • 最大8 KB SRAM
  • 内部4/8/16/22.12/24 MHz RC振荡器(HSI)
  • 内部32.768 kHz RC振荡器(LSI)
  • 4~32 MHz晶体振荡器(HSE)
  • 32.768 kHz低速晶体振荡器(LSE)
  • 锁相环（支持对HSI或者HSE的2倍频）
  • 工作电压（x6版本）：1.7~5.5 V
  • 工作电压（x7版本）：2.0~5.5 V
  • 低功耗模式：睡眠和停止模式
  • 上电/掉电复位
  • 欠压复位
  • 可编程的电压检测
  • 多达30个通用输入输出端口，均可作为外部中断
  • 3通道直接存储器访问控制器
  • 1个12位模数转换器，支持最多10个外部输入通道
  • 输入电压转换范围：0~电源电压
  • 1个16位高级控制定时器
  • 4个通用的16位定时器
  • 1个低功耗定时器，支持从停止模式唤醒
  • 1个独立看门狗定时器
  • 1个窗口看门狗定时器
  • 1个系统滴答定时器
  • 1个红外定时器
  • 实时时钟
  • 2个串行外设接口
  • 2个通用同步/异步收发器，支持自动波特率检测
  • 1个集成电路总线接口，支持标准模式（100 kHz）、快速模式（400 kHz），支持7位寻址模式
  • 支持4位8段共阴极LED数码管显示
  • 可循环扫描1位、2位、3位、4位数字
  • 硬件循环冗余校验模块
  • 2个比较器
  • 芯片标识
  • 串行线调试接口
  • 工作温度（x6版本）：-40~85°C
  • 工作温度（x7版本）：-40~105°C
  • 封装：LQFP32，QFN32(5×5)，QFN32(4×4)，QFN24，SSOP24，QFN20，TSSOP20，DFN8(1.5×1.5)
