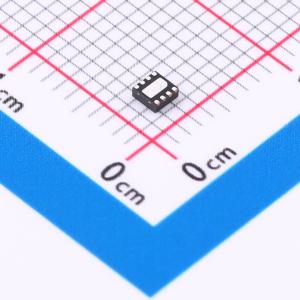

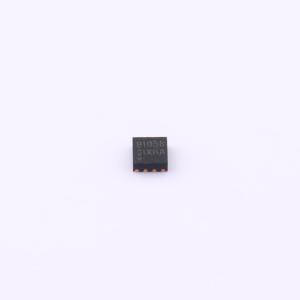

XTB1058L435AD3CT
用于单节锂离子电池的高输入电压线性充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 28V高耐压，可用于4.35V单节锂电池充电，最大充电电流1A还可编程充电电流，采用小体积封装DFN-8(2x2)，NTC端口、短路保护、电池反接保护、电源及充电指示端口、涌流限制软启动等
- 品牌名称
- XTX(芯天下)
- 商品型号
- XTB1058L435AD3CT
- 商品编号
- C7422366
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.032205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | - | |
| 最大充电电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.35V | |
| 电池类型 | - | |
| 电池节数 | - |
商品概述
XTB1056是一款高性价比、高集成度的单节锂离子或锂聚合物电池线性充电器。该器件支持通过USB端口或交流适配器进行恒流/恒压充电。低BOM元件要求使整个系统体积小巧。充电器可接受最高28V的输入电压，但当输入电压超过过压保护（OVP）阈值时，充电器将被禁用。28V的额定电压省去了低输入电压充电器所需的过压保护电路。 充电电流和充电终止电流可通过外部电阻进行编程。当电池电压低于典型值2.6V时，充电器以编程充电电流的典型值20%对电池进行预充电。 XTB1056设有两个指示引脚PPR和CHG，可连接到微控制器或LED以显示器件状态。PPR引脚采用开漏结构，当输入电压在工作范围内时，PPR引脚保持低电平；在充电状态下，CHG引脚保持低电平，否则引脚处于高阻态。 XTB1056具备热折返功能，可限制充电电流，保护器件免受结温过高故障的影响。此外，XTB1056还集成了电流监测、欠压锁定（UVLO）和过压保护（OVP）功能，以防止器件损坏。
商品特性
- 单芯片支持单节锂离子或锂聚合物电池
- 恒流/恒压电池充电
- 无需外部MOSFET、电流传感器或二极管
- 元件数量少，成本低
- 充电电流可编程
- 充电终止电流可编程
- 充电电流监测和热折返功能
- 2.6V涓流充电阈值
- 具备6.8V或10.5V输入过压保护
- 电源输入最大电压为28V
- 基于输入的动态电源管理（VIN-DPM）
- 短路保护
- 电池反接保护
- 电源存在和充电指示
- 软启动以限制浪涌电流
- 电池自动再充电
- 工作温度范围：-40℃~+85℃
- 封装选项：DFN-2×2-8L和ESOP-8
应用领域
- 手机
- 便携式设备
- 无线设备、蓝牙耳机
- 个人电子产品、个人医疗保健设备
- 可穿戴设备
