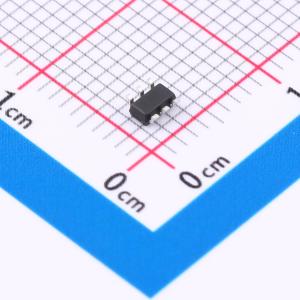

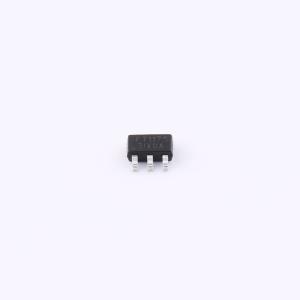

温馨提醒：图片仅供参考，商品以实物为准
FT117S
FT117S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为消费类产品、玩具以及其它低压类或者电池供电的运动控制类应用提供的一个全集成的电机驱动器解决方案。此器件能够驱动一个直流有刷电机，由功率PMOS和NMOS组成，集成了电机正转/反转/停止/刹车四个功能。支持最高工作电压为7.2V，持续电流1.1A，峰值电流2.0A。同时集成了过温保护和欠压闭锁等保护功能。具有PWM（INA/INB）输入接口，支持与行业标准器件兼容。
- 品牌名称
- XTX(芯天下)
- 商品型号
- FT117S
- 商品编号
- C7422370
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.107349克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 1.1A | |
| 峰值电流 | 2A | |
| 工作电压 | 2.4V~7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 560mΩ | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能 |
商品概述
FT117S是一款为消费类产品、玩具以及其他低压或电池供电的运动控制应用提供的全集成电机驱动器解决方案。该器件能够驱动一个直流有刷电机，由功率PMOS和NMOS组成，集成了电机正转、反转、停止和刹车四种功能。它支持最高7.2V的工作电压，提供1.1A的持续电流和2.0A的峰值电流，并集成了过温保护和欠压闭锁等保护功能。该器件具有PWM输入接口，兼容行业标准器件。
商品特性
- 工作电压范围：2.4V ~ 7.2V
- 持续工作电流1.1A，峰值电流2.0A
- 待机电流：0.1μA（典型值）
- 导通阻抗：0.56Ω
- 集成欠压保护
- 集成过热保护
- 封装：SOT23-6
应用领域
- 水气表阀门
- 电动牙刷
- IR-CUT
- 智能锁
- 电动玩具
