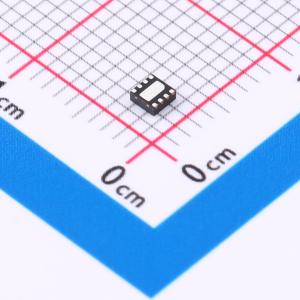

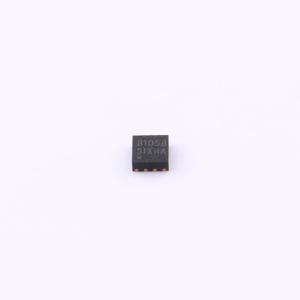

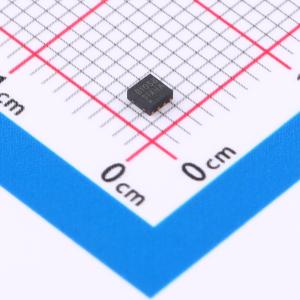

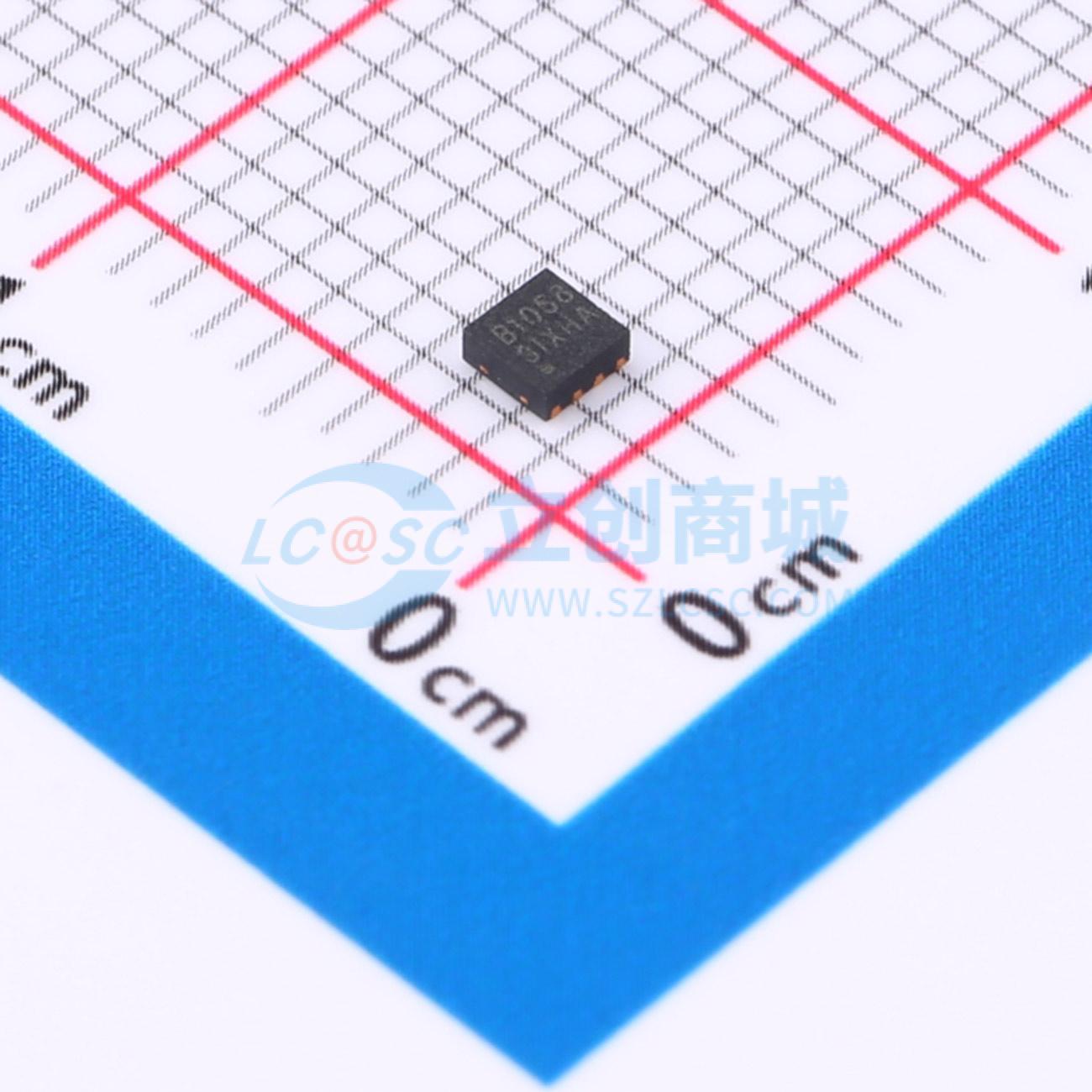

XTB1058L420AD3CT
高输入电压单节锂离子电池线性充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 28V高耐压，可用于4.2V单节锂电池充电，最大充电电流1A还可编程充电电流，采用小体积封装DFN-8(2x2)，NTC端口、短路保护、电池反接保护、电源及充电指示端口、涌流限制软启动等
- 品牌名称
- XTX(芯天下)
- 商品型号
- XTB1058L420AD3CT
- 商品编号
- C7422367
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.032543克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.55V~6.1V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 60uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；涓流充电；短路保护 |
商品概述
XTB1058是一款经济高效、高度集成的单节锂离子或锂聚合物电池线性充电器。该设备支持通过USB端口或交流适配器进行恒流/恒压充电。低BOM组件要求使整个系统体积小巧。充电器可接受高达28V的输入电压，但当输入电压超过过压保护（OVP）阈值时，充电器将被禁用。28V的额定电压消除了低输入电压充电器所需的过压保护电路。充电电流和充电结束电流可通过外部电阻进行编程。当电池电压低于典型值2.6V时，充电器以编程充电电流的典型值20%对电池进行预充电。XTB1058实现了两个指示引脚PPR和CHG，允许连接到微控制器或LED以显示设备状态。采用开漏结构，当输入电压在工作范围内时，PPR引脚保持低电平，充电状态下CHG引脚保持低电平，否则引脚处于高阻抗状态。XTB1058具有热折返功能，以限制充电电流并保护设备免受过结温故障的影响。它还集成了电流监测、欠压锁定（UVLO）和过压保护（OVP）功能，以防止设备损坏。
商品特性
- 单芯片用于单节锂离子或聚合物电池
- 恒流/恒压电池充电
- 无需外部MOSFET、电流传感器或二极管
- 低组件数量和成本
- 可编程充电电流
- 可编程充电结束电流
- 充电电流监测和热折返
- 2.6V涓流充电阈值
- 6.8V输入过压保护
- 电源输入最大电压28V
- 基于输入的动态电源管理（VIN - DPM）
- 用于温度合格充电的NTC热敏电阻输入
- 短路保护
- 电池反接保护
- 电源存在和充电指示
- 软启动以限制浪涌电流
- 自动电池再充电
- 工作温度：-40℃ ~ +85℃
- 封装选项：DFN - 2×2 - 8L和ESOP - 8
应用领域
- 移动电话
- 便携式设备
- 无线设备
- 个人电子设备
- 可穿戴设备
