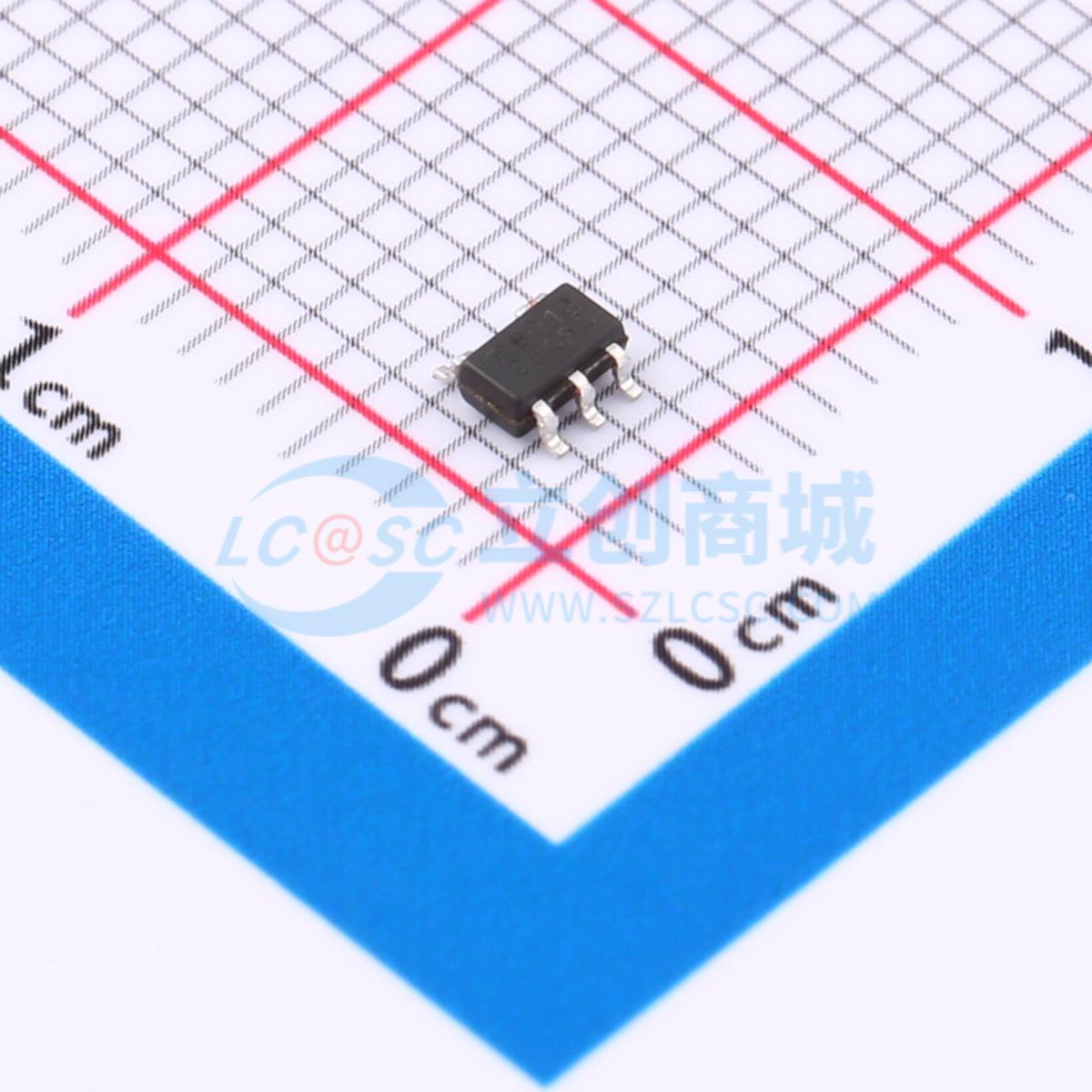

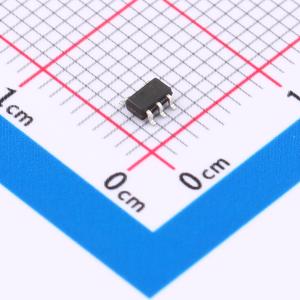

温馨提醒：图片仅供参考，商品以实物为准

XTP8012AS2CT

降压型 2A 2.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 旧批次清货处理。是一款采用恒频、电流模式架构的高效单片同步降压调节器，有可调版本。无负载时的电源电流为70μA，关断时降至<1μA。2.5V至5.5V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比可实现低压差运行，延长便携式系统的电池寿命。PWM/PFM模式操作为对噪声敏感的应用提供非常低的输出纹波电压。开关频率内部设置为2MHz，允许使用小尺寸的表面贴装电感器和电容器。0.6V的反馈参考电压可轻松支持低输出电压。
品牌名称: XTX(芯天下)
商品型号: XTP8012AS2CT
商品编号: C7422306
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.075714克(g)

商品参数

商品概述

XTP8012是一款采用恒定频率、电流模式架构的高效单片同步降压稳压器。该器件提供可调版本。空载时电源电流为70μA，关断时降至<1μA。2.5V至5.5V的输入电压范围使XTP8012非常适合单节锂离子电池供电应用。100%占空比提供低压差操作，可延长便携式系统的电池寿命。PWM/PFM模式操作为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为2MHz，允许使用小型表面贴装电感器和电容器。凭借0.6V的反馈基准电压，可轻松支持低输出电压。

商品特性

高效率：高达96%
2.5V至5.5V输入电压范围
2MHz恒定频率工作
低压差操作：100%占空比
轻载时采用PFM模式以实现高效率
过温保护
低静态电流：70μA
短路保护
过压保护
浪涌电流限制和软启动
符合RoHS和无卤素要求
SOT23-5L封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
便携式仪器
数码相机和摄像机
PC卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	2A
	开关频率	2MHz
	工作温度	-40℃~+165℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；过流保护
