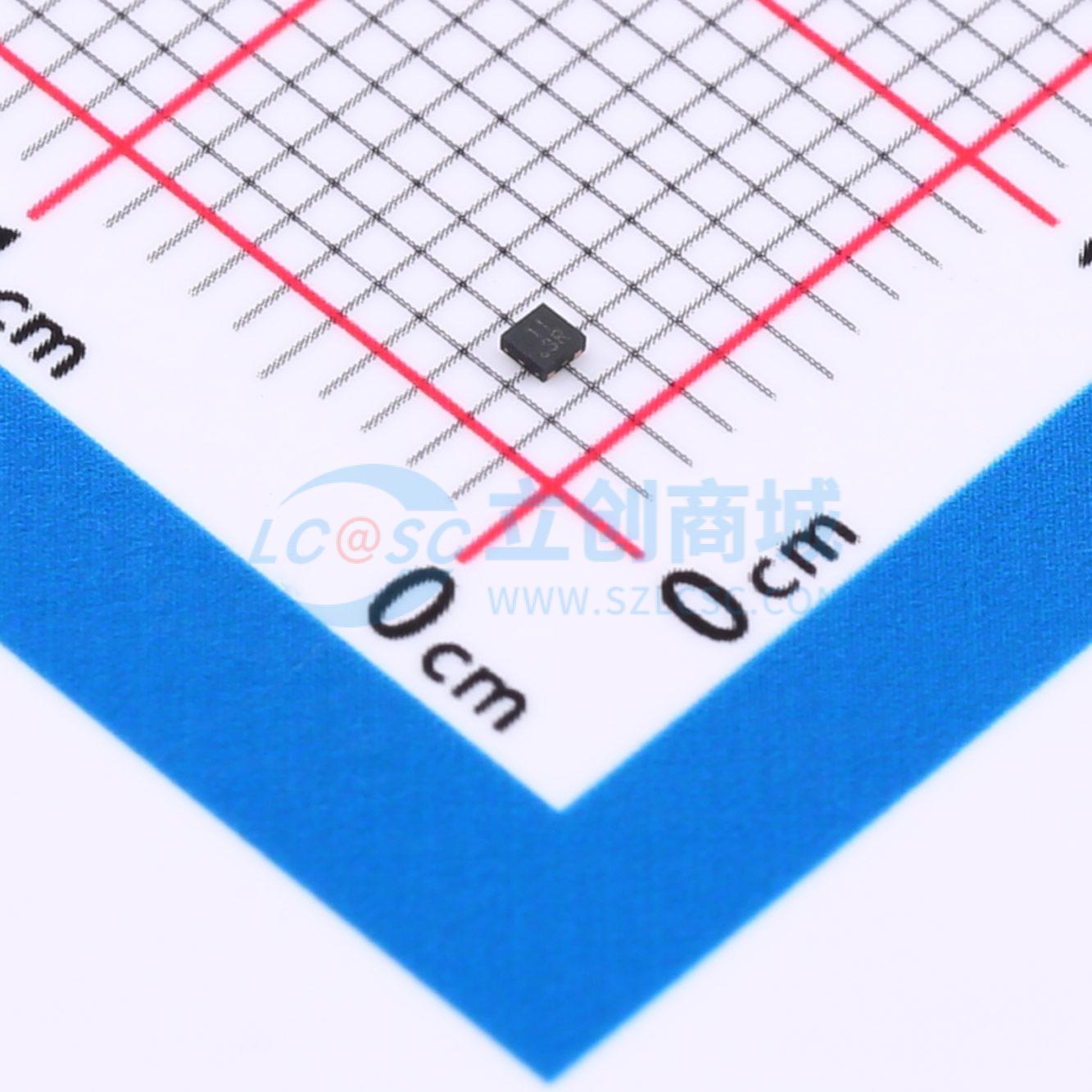

温馨提醒：图片仅供参考，商品以实物为准

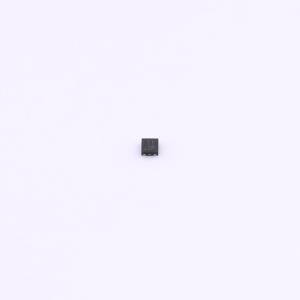

XTP2021-280AD1CT

2.8V 300mA 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 旧批次清货处理。
品牌名称: XTX(芯天下)
商品型号: XTP2021-280AD1CT
商品编号: C7422315
商品封装: DFN1x1-4L
包装方式: 编带
商品毛重: 0.012825克(g)

商品参数

商品概述

XTP2021是一款超低功耗、低压差线性稳压器，支持1.8V至5.5V的宽电压输入，静态电流低至1μA，使其成为电池供电系统的理想选择，这些系统大部分时间处于待机模式，需要极低的待机功耗以延长设备寿命。集成的使能控制模式在低电平使能信号关闭时，可将电流降至仅100nA（典型值）。XTP2021仅需1μF陶瓷电容即可正常工作。该器件集成了短路电流限制和过热关断保护功能，并具有自动放电功能，可在禁用状态下快速对Vout进行放电。其工作温度范围为-40℃~+85℃。

商品特性

空载时接地电流为1μA
输出精度为±2%
输出电流为300mA
关断电流为10nA
输入电压范围：1.8V至5.5V
压差电压：在300mA时为0.18V
固定输出电压：0.9V、1.05V、1.2V、1.5V、1.8V、1.9V、2.5V、2.7V、2.8V、2.85V、2.9V、3.0V、3.3V
可使用陶瓷或钽电容保持稳定
电流限制保护
过温保护
提供DFN1x1-4L和SOT-23-5封装

应用领域

便携式电池供电设备
低功耗微控制器
笔记本电脑、掌上电脑和PDA
无线通信设备
音视频设备
汽车导航系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	2.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	180mV@(300mA)

	属性	参数值
	静态电流(Iq)	1uA
	噪声	67uVrms
	功能特性	使能控制；短路保护；输出放电；热关断
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
