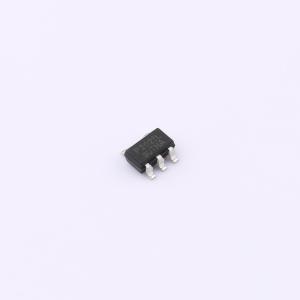

温馨提醒：图片仅供参考，商品以实物为准
XTP2021-300AS2CT
超低功耗LDO
- 描述
- 线性稳压器LDO 输入5.5V 固定输出3.0V 300mA
- 品牌名称
- XTX(芯天下)
- 商品型号
- XTP2021-300AS2CT
- 商品编号
- C7422331
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0511克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3V | |
| 输出电流 | 300mA | |
| 压差 | 180mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XTP2021是一款超低功耗、低压降线性稳压器，支持1.8V至5.5V的宽电压输入，待机电流为1μA，非常适合大部分时间处于待机模式的电池供电系统，这类系统需要最小化待机功耗以延长设备使用寿命。集成使能控制模式，当低电平使能信号关闭时，电流可降至仅100nA（典型值）。 XTP2021仅需1μF陶瓷电容即可正常工作。XTP2021集成了短路限流和热关断保护功能，并且具有自动放电功能，可在快速放电VOUT状态下禁用。 工作温度范围为-40°C至+85°C。
商品特性
- 无负载时地电流为1μA
- 输出精度为±2%
- 输出电流为300mA
- 关断电流为10nA
- 输入电压范围：1.8V至5.5V
- 300mA时压差为0.18V
- 固定输出电压0.9V、1.05V、1.2V、1.5V、1.8V、1.9V、2.5V、2.7V、2.8V、2.85V、2.9V、3.0V、3.3V，使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- 提供DFN1x1-4L、SOT-23-5封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理
- 无线通信设备
- 音频/视频设备
- 汽车导航系统
