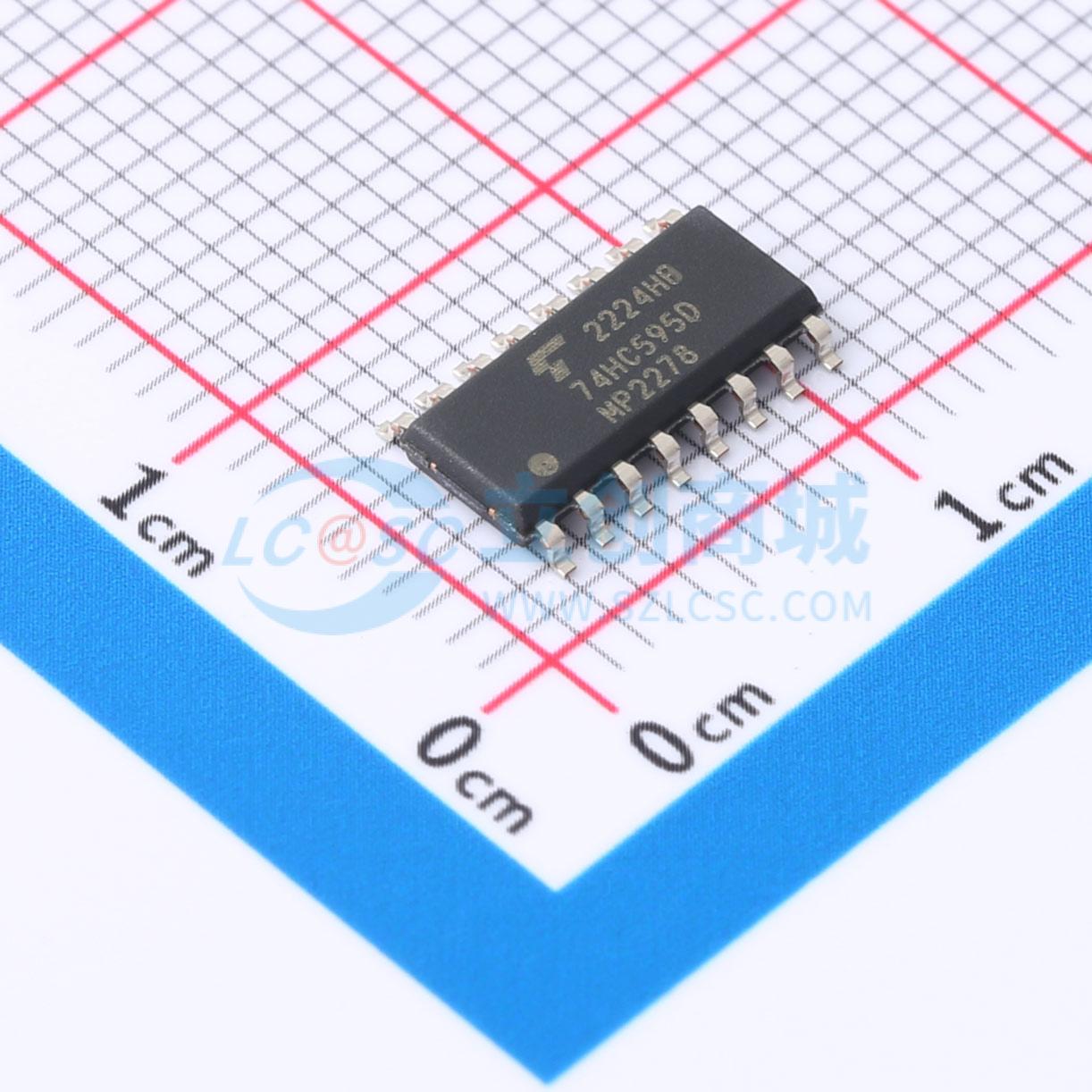

温馨提醒：图片仅供参考，商品以实物为准

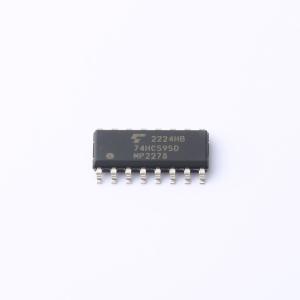

74HC595D(BJ)
CMOS数字集成电路，三态输出，8位移位寄存器/锁存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8-位移位寄存器/锁存器（三态）。采用硅栅C2MOS技术制造的高速8位移位寄存器/锁存器，能实现与等效LSTTL类似的高速操作，同时保持CMOS低功耗特性。包含一个8位静态移位寄存器，该寄存器为一个8位存储寄存器提供数据。移位操作在SCK输入的上升沿完成。输出寄存器在RCK输入的上升沿加载移位寄存器的内容。由于RCK和SCK信号相互独立，因此在移位操作期间并行输出可以保持稳定。并且，由于并行输出是三态的，它可以直接连接到8位总线。该寄存器可用于串并转换、数据接收器等。所有输入均配备了防静电放电或瞬态过电压的保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74HC595D(BJ)
- 商品编号
- C7421255
- 商品封装
- SOIC16
- 包装方式
- 编带
- 商品毛重
- 0.221克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 13ns@6V,50pF |
应用领域
- 串行到并行转换
- 数据接收器
