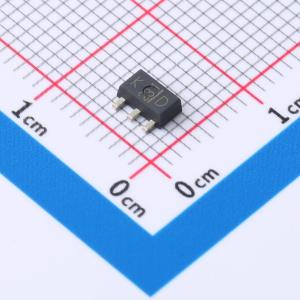

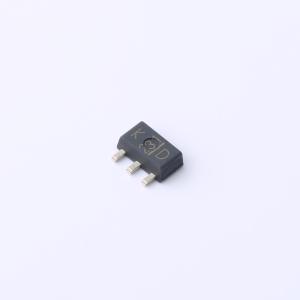

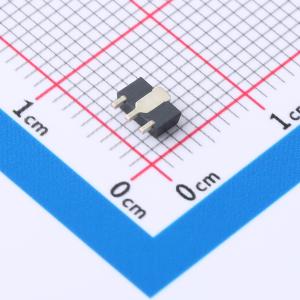

温馨提醒：图片仅供参考，商品以实物为准
2SC4541(TE12L,ZC)
NPN 3A 50V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低饱和电压：VCE(saq) = 0.5V 最大 (I = 1.5A)。 高速开关时间：tSTG = 0.5 μs（典型值）。 小型扁平封装。 PC = 1.0 至 2.0W（安装在陶瓷基板上）。 与 2SA1736 互补。应用：功率放大器应用。 功率开关应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 2SC4541(TE12L,ZC)
- 商品编号
- C7421248
- 商品封装
- SC-62
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 100MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 500mV@1.5A,75mA | |
| 射基极击穿电压(Vebo) | 6V |
商品特性
- 低饱和电压：VCE (sat) = 0.5 V (max) (IC = 1.5 A)
- 高速开关时间：tstg = 0.5 μs (typ.)
- 小型扁平封装，Pc = 1.0 至 2.0 W (安装在陶瓷基板上)
- 与 2SA1736 互补
应用领域
- 功率放大器应用
- 功率开关应用
