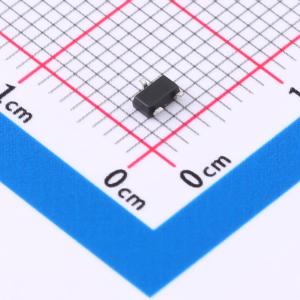

温馨提醒：图片仅供参考，商品以实物为准
HAL250SO
无极性霍尔效应传感器 超低功耗霍尔ic
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1UA超低功耗霍尔开关，无极型霍尔效应传感器
- 品牌名称
- Hallwee(霍尔微电子)
- 商品型号
- HAL250SO
- 商品编号
- C7420962
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.0278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 1.8V~5.25V | |
| 输出电流 | 1.6mA | |
| 工作点(Gs) | 3.3mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | -2.3mT | |
| 工作温度 | -40℃~+150℃ | |
| 工作电流 | 920nA | |
| 输出类型 | 推挽 |
商品概述
HAL250是采用BCD工艺制作的霍尔效应传感器，BCD工艺把双极⼯艺和CMOS⼯艺、DMOS⼯艺同时制作在同⼀芯⽚上。它综合了双极器件⾼耐压、强负载的驱动能⼒和CMOS集成度⾼、低功耗的优点，有着超低的功耗及⾼静电参数，抗静电ESD⾼达8000V。这是⼀种⾼灵敏度、宽温度范围（-40至150度）的微功耗全极性霍尔效应开关，具有内部上拉和下拉功能。 专为便携式和电池供电的消费设备设计，如移动电话和便携式个⼈电脑到办公设备、家⽤电器和⼯业等应⽤。HAL250的平均电流只有0.92uA（3.3V），可在1.8V⾄5.5V的供电范围内⼯作，并采⽤休眠时钟系统，以尽量减少功耗。该霍尔包括时钟电路、霍尔电压发⽣器、⼩信号放⼤器、斩波稳定器、两个施密特触发器和输出驱动控制器。 HAL250输出信号在磁场强度⾜够的南极或北极被激活。当垂直于封装的磁场强度（b）⼤于操作点（bop）时，输出将打开（拉低）并保持在低电平，直到磁场强度低于释放点（brp）才由低电压转向⾼电平。
商品特性
- 微功耗电池供电应用
- 全极性的输出开关
- 高灵敏度
- 簧片开关的替代应用
- 推挽式输出
- 开关检测
- 位置检测
- 翻盖式笔记本电脑屏保开关
- 低占空比替代簧片管的磁传感开关
应用领域
- 移动电话
- 便携式个人电脑
- 办公设备
- 家用电器
- 工业应用
