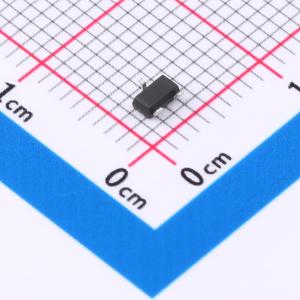

TMR3102SO

锁存型TMR磁阻开关磁传感器开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 锁存性TMR,超低功耗，高频低频可选
品牌名称: Hallwee(霍尔微电子)
商品型号: TMR3102SO
商品编号: C7421000
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.0296克(g)

商品参数

商品概述

TMR3102是一款集成了隧道磁阻(TMR)技术和CMOS技术的磁开关传感器。具有高精度、高速、低功耗、高灵敏度等特性，适用于工业类电子、消费类电子等磁场开关检测。芯片内部电路包含电压发生器、比较器、数字逻辑控制模块、阈值修调模块和CMOS输出电路。 TMR3102具有宽工作电压范围和宽工作温度范围。该系列芯片可以提供多种开关工作频率和封装形式以适配各种应用。 TMR3102是一款锁存型磁场检测开关，可以以极低的电流消耗，提供全极磁响应。它检测平行于芯片封装表面的磁场，当磁场强度大于工作点( B₀ₚ )时，开关输出低电平；当磁场强度大于释放点( Bᵣₚ )时，开关输出高电平。1.8V至5.5V的供电电压范围内工作，并采用标准的SOT-23-3L和TO-92S 封装。

商品特性

超低功耗
50Hz版本:160nA@3.0V
1000Hz版本: 3.4μA@3.0V
宽工作电压范围: 1.8V~5.5V
CMOS推挽输出
工作温度范围: -40℃~125℃
卓越的ESD性能:HBM 8KV

应用领域

水表、气表、流量计
非接触式检测
电子锁、阀门位置检测
笔记本电脑和平板电脑开关检测
TWS耳机、手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	全极型
	工作电压	1.8V~5.5V
	工作点(Gs)	2.2mT

	属性	参数值
	释放点(Gs)	-2.2mT
	工作温度	-40℃~+125℃
	输出类型	推挽
