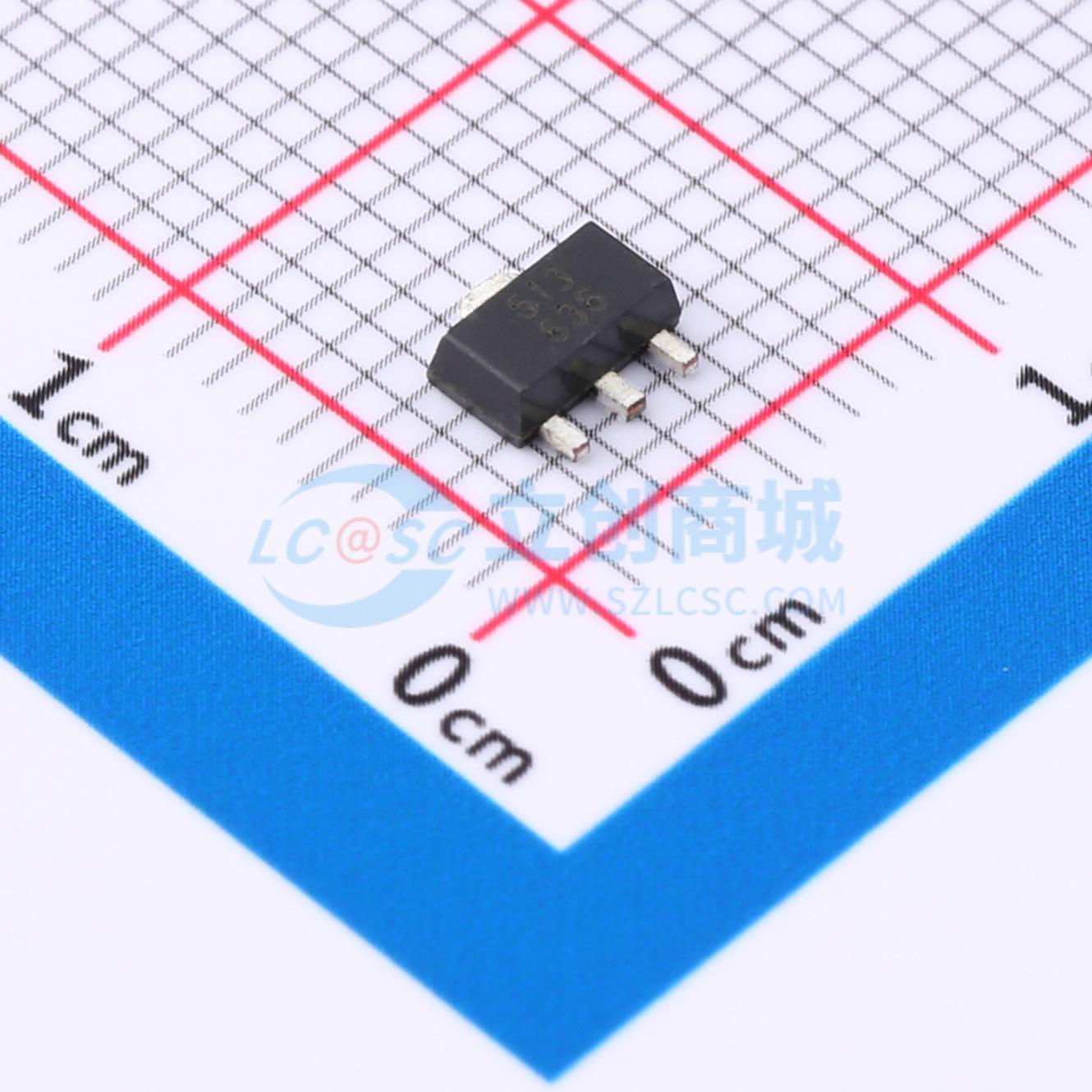

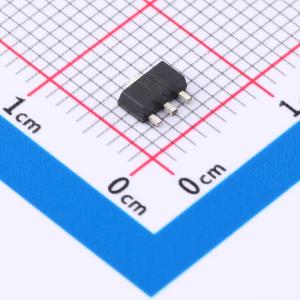

温馨提醒：图片仅供参考，商品以实物为准
HAL513SO
超高耐压锁存型霍尔效应开关ic
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 60V耐压，大电流驱动霍尔开关，温度补偿
- 品牌名称
- Hallwee(霍尔微电子)
- 商品型号
- HAL513SO
- 商品编号
- C7420979
- 商品封装
- SOT-89B
- 包装方式
- 编带
- 商品毛重
- 0.094352克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 3.5V~24V | |
| 输出电流 | 10mA | |
| 工作点(Gs) | 8.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | -8.5mT | |
| 磁延迟 | 9mT | |
| 工作温度 | -40℃~+150℃ | |
| 工作电流 | 5mA | |
| 输出类型 | 开路集电极 |
商品概述
HAL413/513是基于双极半导体(Bipolar)工艺设计和生产的霍尔效应传感器开关电路。器件内部集成了霍尔效应片、电压调节器、反向电压保护器、信号放大处理电路、施密特触发器和一个开集电极输出驱动三极管。 HAL413/513内部补偿特性使其灵敏度随温度升高略有升高，特别适合与常用的低成本磁钢匹配。增强的输出驱动电路可以驱动更大的电流，降低器件内部功耗。 HAL413/513可以耐受60V高压冲击。以上特性大大提高了器件的可靠型，非常适合在汽车、工业电器和家电等产品中用作固态电子开关。 S极接近器件标记面，当施加到霍尔效应片上磁感应强度B超过工作点(BoP)时(即 B的绝对值大于B_OP的绝对值 )，输出导通，输出变低。N极接近，磁感应强度B超过释放点(BRP)即 B的绝对值大于B_RP的绝对值 ，输出关断，输出变高。磁场减弱直至撤除 (B = 0) 输出保持。
商品特性
- 带反向电源电压保护
- 50mA输出驱动
- 耐60V高压冲击
- 灵敏度高 响应快
应用领域
- 直流无刷电机(空调、洗衣机电机等)
- 转速表
- 里程表
- 流量传感
