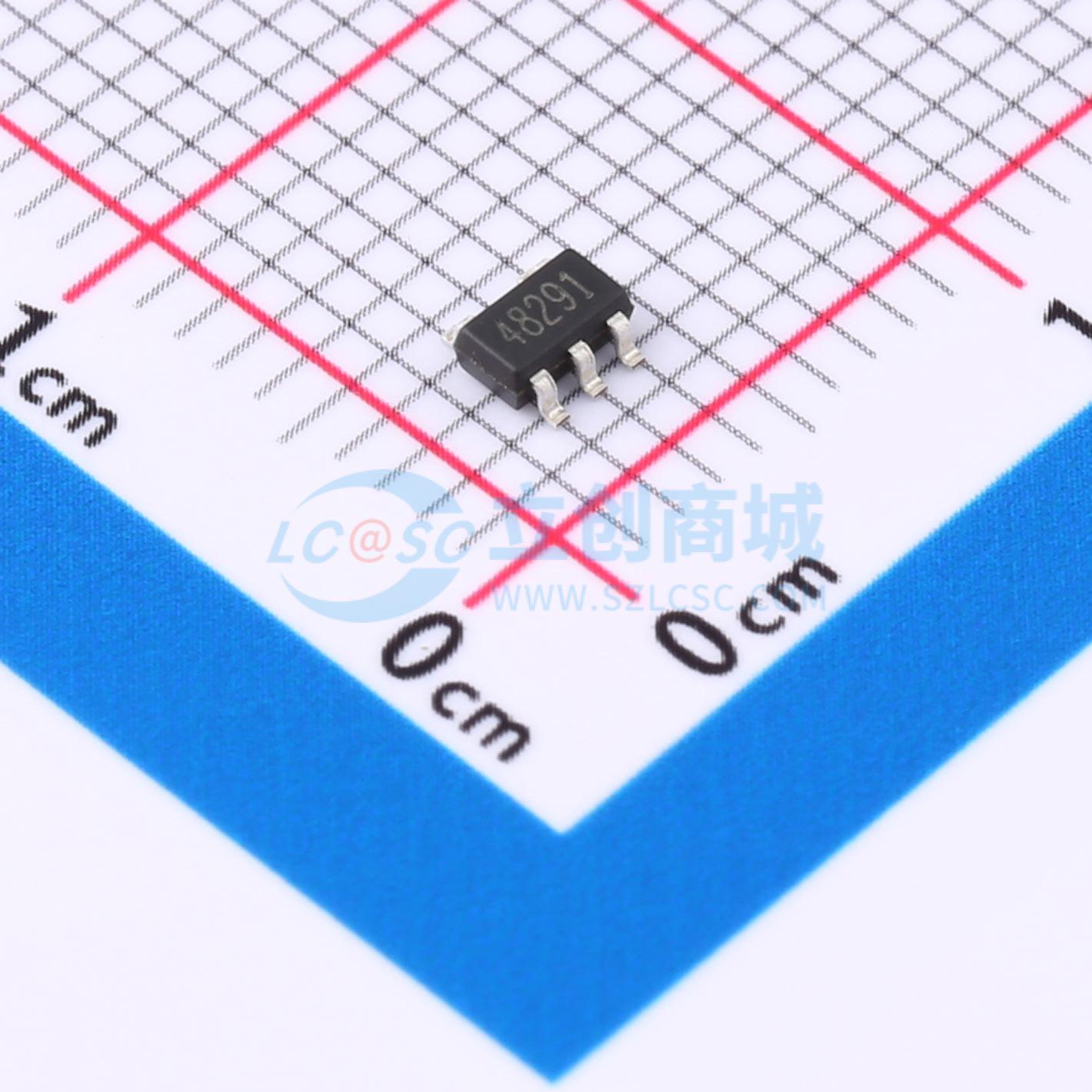

温馨提醒：图片仅供参考，商品以实物为准
HAL2482SN
全极型双输出霍尔效应传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双输出霍尔开关，S N极检测霍尔效应传感器
- 品牌名称
- Hallwee(霍尔微电子)
- 商品型号
- HAL2482SN
- 商品编号
- C7420955
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.0304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电流 | 5mA | |
| 工作点(Gs) | 3.5mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | -2.7mT | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 5uA | |
| 输出类型 | 推挽 |
商品概述
HAL2482是一款基于混合信号CMOS技术的单极型霍尔效应传感器，这款IC采用了先进的斩波稳定技术，因而能够提供准确而稳定的磁开关点。 在电路设计上，HAL2482提供了一个内嵌的受控时钟机制来为霍尔器件和模拟信号处理电路提供时钟源，同时这个受控时钟机制可以发出控制信号使得消耗电流较大的电路周期性的进入“休眠”模式；同样通过这个机制，芯片被周期性地“唤醒”并且根据预定好的磁场强度阈值检测外界穿过霍尔器件磁场强度的大小。 当南极磁场垂直于霍尔传感器的磁场强度超过工作点(BOPS)，HAL2482输出晶体管的1将会变低(打开)，输出电压为VDS，当南极磁场减少并且低于释放点的时候，输出晶体管1将会变高(关闭)。当北极磁场垂直于霍尔传感器的磁场强度超过工作点(BOPN)，HAL2482输出晶体管的2将会变低(打开)输出电压为VDS，当北极磁场减少并且低于释放点的时候，输出晶体管2将会变高(关闭)。元件的工作点和释放点的差值为元件的磁滞。
商品特性
- 微功耗电池供电应用
- 双输出，检测N、S磁极(Out 1:S极输出;Out 2:N极输出)
- 工作电压低至2.5V
- CMOS推挽式输出
应用领域
- ⾮接触式开关
- ⽆绳⼿机提醒开关
- 翻盖式⼿机屏保开关
- 磁极传感器
