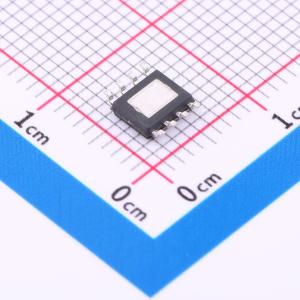

TPS54340DDAR

3.5A高效同步降压DC-DC转换器

描述: TPS54340DDAR是一款3.5A高效同步降压DC-DC转换器,支持宽输入电压范围（3.8V至40V）,具有可编程开关频率（100kHz至2.2MHz）,低静态电流（25μA）,脉冲跳过模式（PSM）,以及多种保护功能,如过压、过温保护等。
品牌名称: Tokmas(托克马斯)
商品型号: TPS54340DDAR
商品编号: C7420430
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.137333克(g)

商品参数

商品概述

TPS54340DDAR 是一款3.5A同步降压转换器，具有从3.8V到40V的宽输入电压范围，集成了80mΩ高边MOSFET和50mΩ低边MOSFET。TPS54340DDAR 采用峰值电流模式控制，支持脉冲跳跃调制（PSM），典型静态电流为25uA，这有助于在轻负载或待机条件下实现高效率。

TPS54340DDAR 的开关频率可通过外部电阻编程设置在100 kHz至2.2 MHz之间，提供了优化效率或外部元件尺寸的灵活性。该转换器支持外部时钟同步，频率范围为100 kHz至2.2 MHz。TPS54340DDAR 允许从高输入电压转换到低输出电压，高边MOSFET的最小导通时间为100 ns。

TPS54340DDAR 是一种电磁干扰（EMI）友好的降压转换器，其设计经过优化以减少EMI。它具有频率扩展频谱（FSS），开关频率的抖动范围为±6%，调制率为开关频率的1/512，以减少传导EMI。TPS54340DDAR 提供逐周期电流限制和打嗝过流保护、热关断保护、输出过压保护和输入电压欠压保护。该器件采用8引脚增强散热SOP-8封装。

商品特性

宽输入电压范围：3.8V-40V
集成80mΩ高端和50mΩ低端功率MOSFET
最大连续输出电流达3.5A
反馈参考电压：0.8V ±1%
脉冲跳过模式（PSM），睡眠模式下的静态电流为25uA
最小导通时间：100ns
内部软启动时间：2ms
可调频率100KHz至2.2MHz
外部时钟同步
频率扩展频谱（FSS）调制，以减少电磁干扰
精确使能阈值，用于可编程输入电压
欠压锁定保护（UVLO）阈值和迟滞
低压差模式运行
可衍生的反相电压调节器
过压和过温保护
采用ESOP-8封装

应用领域

光通信和网络系统
汽车系统
点烟器适配器、充电器
LCD 显示屏
USB Type-C 电源传输, USB 充电
工业和医疗分布式电源
电池组供电系统 - 无绳电动工具, 无绳家用电器, 无人机, 航模, GPS 追踪器等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~40V
	输出电压	800mV~39V
	输出电流	3.5A
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
