温馨提醒：图片仅供参考，商品以实物为准

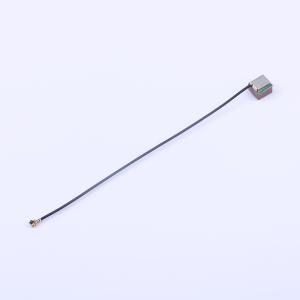

BWGNSCNX8-8B1Y4L120

GNSS有源陶瓷天线厚款

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GPS有源陶瓷天线有源放大天线北斗天线定位天线 IPEX-8x8mm
品牌名称: BAT WIRELESS(蝙蝠无线)
商品型号: BWGNSCNX8-8B1Y4L120
商品编号: C784378
包装方式: 托盘
商品毛重: 3.62克(g)

商品参数

商品概述

该陶瓷天线工作于1575MHz和1561MHz频段。采用特殊陶瓷介质，可在缩小尺寸的同时保持良好的辐射效率与低介电损耗。陶瓷介质具有低损耗和高温度稳定性，适用于车载、户外等严苛环境及低功耗应用。采用右旋圆极化设计，以匹配北斗卫星信号的极化方式，具备较强的抗多径干扰能力，有助于提升定位精度。天线易于集成，通常提供天线接入引脚和接地引脚，便于焊接或模块化设计。

商品特性

频率范围：1575MHz ± 5MHz，1561MHz ± 5MHz
接口：IPEX-1 内孔型
极化方式：右旋圆极化
线缆类型：RG1.13
线缆长度：120mm
尺寸：8mm × 8mm × 6.5mm
符合 RoHS 与 REACH 规定

应用领域

车载导航系统
商用车队管理
智能交通设施
智能手机/平板
户外运动设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	天线
	天线类型	陶瓷天线
	中心频率	-
	带宽	10MHz
	增益	18dBi
	阻抗	50Ω
	功率	50W

	属性	参数值
	驻波比	-
	工作温度	-45℃~+85℃
	接口类型	IPEX
	长度	8mm
	宽度	8mm
	高度	6.5mm
