温馨提醒：图片仅供参考，商品以实物为准

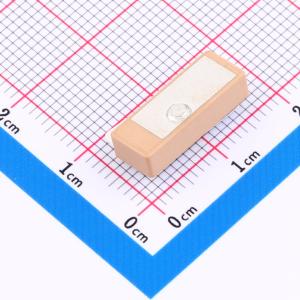

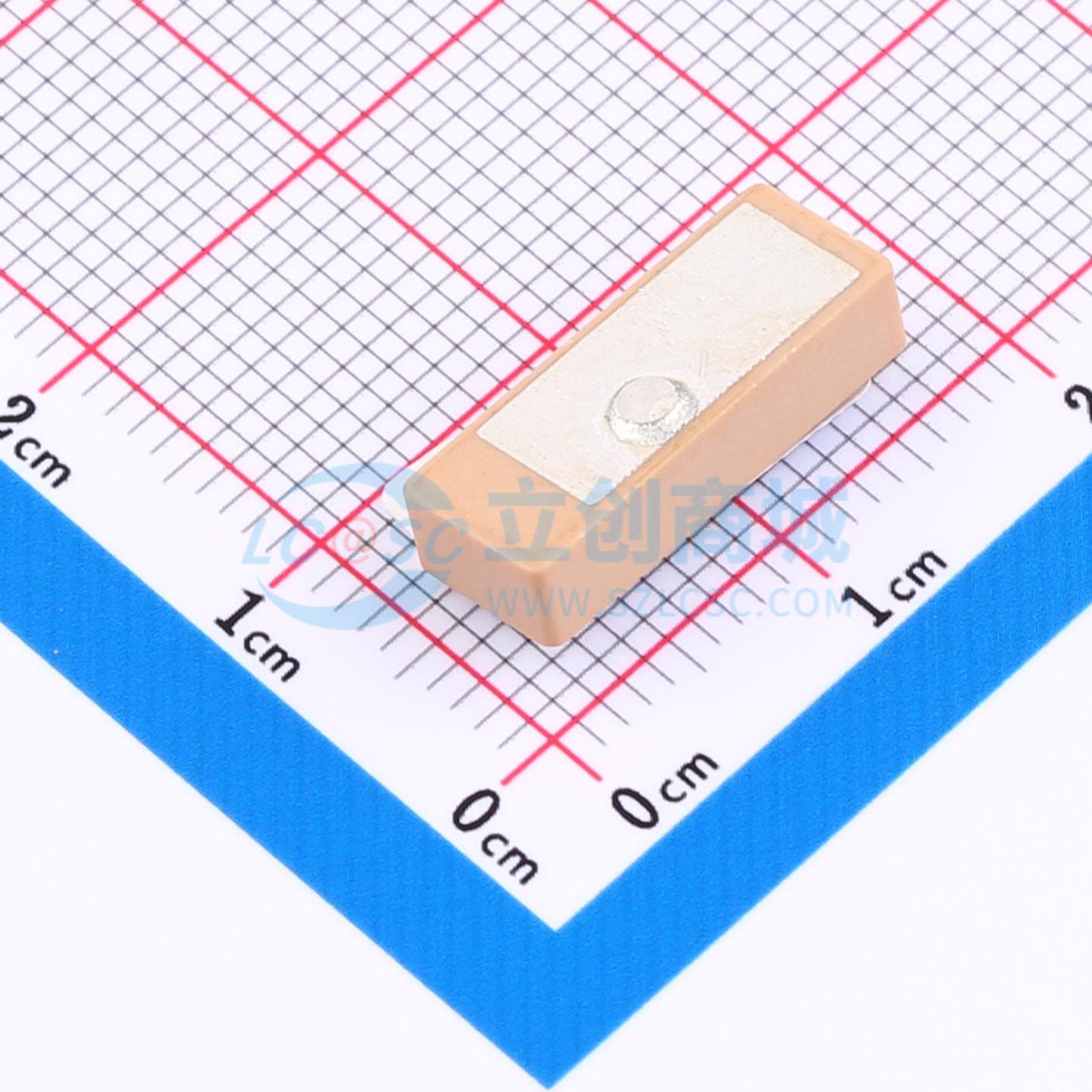

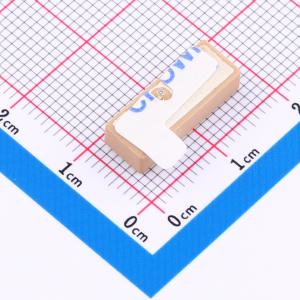

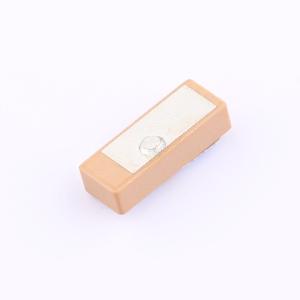

BWGNSCNX16-6W4
GNSS无源陶瓷片天线厚款
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GPS陶瓷天线 陶瓷片天线 无源定位天线 北斗天线
- 商品型号
- BWGNSCNX16-6W4
- 商品编号
- C784399
- 商品封装
- 插件,16x6mm
- 包装方式
- 托盘
- 商品毛重
- 3.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 陶瓷天线 | |
| 中心频率 | 1.57542GHz | |
| 带宽 | 10MHz | |
| 增益 | 3dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 50W | |
| 驻波比 | 1.8 | |
| 工作温度 | -40℃~+80℃ | |
| 长度 | 16mm | |
| 宽度 | 6mm | |
| 高度 | 4mm |
商品概述
该产品是一款无源陶瓷天线，工作频段为1575MHz和1561MHz。它采用特殊陶瓷介质，在缩小天线尺寸的同时保持了良好的辐射效率和低介电损耗。陶瓷介质具有低损耗和高温度稳定性，适用于车载、户外等严苛环境，并适合低功耗应用。天线采用右旋圆极化设计，以匹配北斗卫星信号的极化方式，具备较强的抗多径干扰能力，有助于提升定位精度。该天线易于集成，通常带有天线接入引脚和接地引脚，便于焊接或模块化设计。
