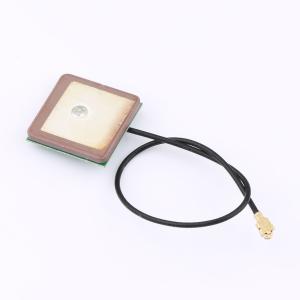

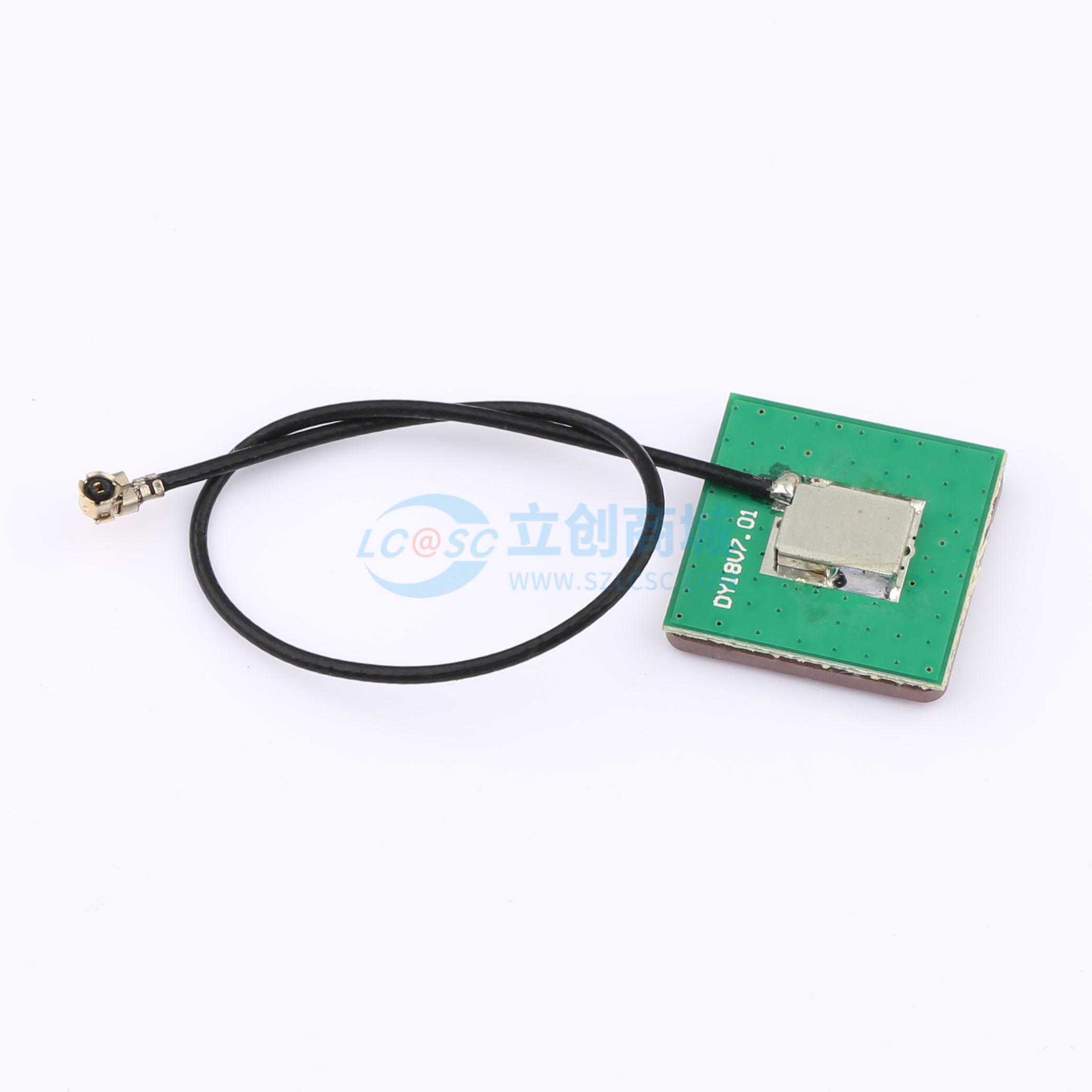

BWGNSCNX18-18B1Y2L120

GNSS有源陶瓷天线薄款

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GPS有源陶瓷天线有源放大天线北斗天线定位天线 IPEX-18x18mm
品牌名称: BAT WIRELESS(蝙蝠无线)
商品型号: BWGNSCNX18-18B1Y2L120
商品编号: C784382
包装方式: 托盘
商品毛重: 5.74克(g)

商品参数

商品概述

该陶瓷天线工作于1575MHz和1561MHz频段，采用特殊陶瓷介质，可在缩小尺寸的同时保持良好的辐射效率并降低介电损耗。其具备低损耗与高稳定性，陶瓷介质损耗低，能减少信号衰减，且温度稳定性高，适用于严苛环境。采用右旋圆极化设计，以匹配北斗卫星信号的极化方式，抗多径干扰能力强，有助于提升定位精度。天线易于集成，通常带有天线接入引脚和接地引脚，便于焊接或模块化设计。

应用领域

车载导航系统
商用车队管理
智能交通设施
智能手机/平板
户外运动设备
共享经济设备
物流追踪
农业物联网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	天线
	天线类型	陶瓷天线
	中心频率	1.561GHz；1.575GHz
	增益	18dBi
	阻抗	50Ω
	功率	50W

	属性	参数值
	驻波比	3
	工作温度	-45℃~+85℃
	接口类型	IPEX
	长度	18mm
	宽度	18mm
	高度	4.6mm
