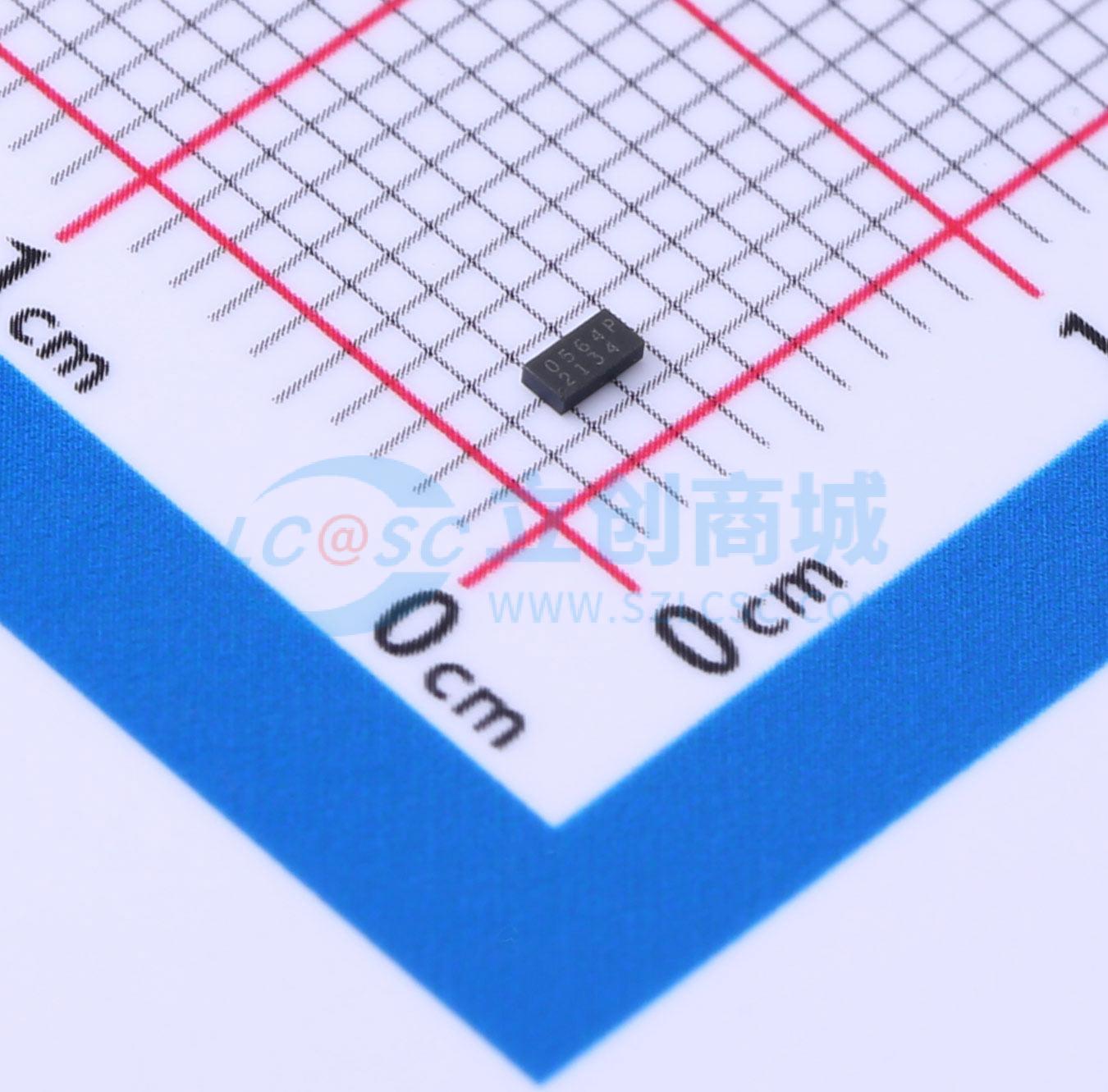

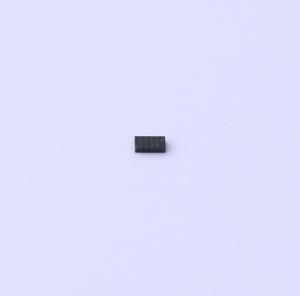

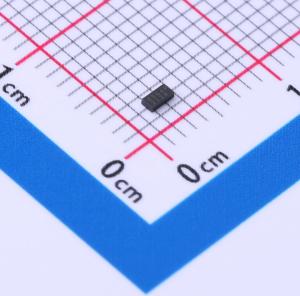

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0564P.TNT
TVS 5V截止 3A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0564P.TNT
- 商品编号
- C783595
- 商品封装
- SLP2010-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 4V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6.5V | |
| 类型 | TVS |
商品概述
RClamp0564P是一款超低电容的ESD保护器件，专为保护高速差分线路而设计。它具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化的问题。 RClamp0564P具有极佳的ESD保护特性，其特点是低ESD峰值钳位电压和高ESD耐受电压（根据IEC 61000 - 4 - 2标准，接触放电可达±10kV）。RClamp0564P旨在同时将ESD峰值钳位和TLP钳位降至最低。每个引脚的封装电感都有所降低，从而降低了ESD峰值钳位电压。RClamp0564P的典型电容为0.17pF，可用于HDMI 2.0 4K/2K、Thunderbolt和USB 3.1等高带宽应用。每个器件可保护四条最高工作电压为5伏的高速数据线。 RClamp0564P采用5引脚SGP2010N5封装，尺寸为2.0×1.0mm，标称高度为0.50mm。引脚的标称间距为0.40mm。直通式封装设计简化了PCB布局，并能保持高速线路的信号完整性。
商品特性
- 高ESD耐受电压
- IEC 61000 - 4 - 2（ESD）10kV（接触放电）
- 超低电容：典型值0.17pF
- 极小的PCB占用面积
- 可保护四条高速数据线
- 工作电压：5V
- 低动态电阻：0.65欧姆
- 大工作带宽：12GHz
- 固态硅雪崩技术
应用领域
- HDMI 1.4、HDMI 1.4b和HDMI 2.0
- DisplayPort
- USB 3.0和USB 3.1
- USB Type - C
- Thunderbolt
- MIPI/MDDI
