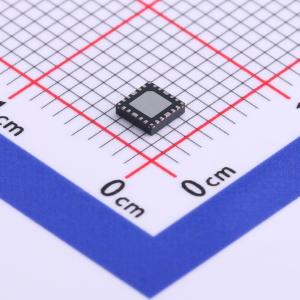

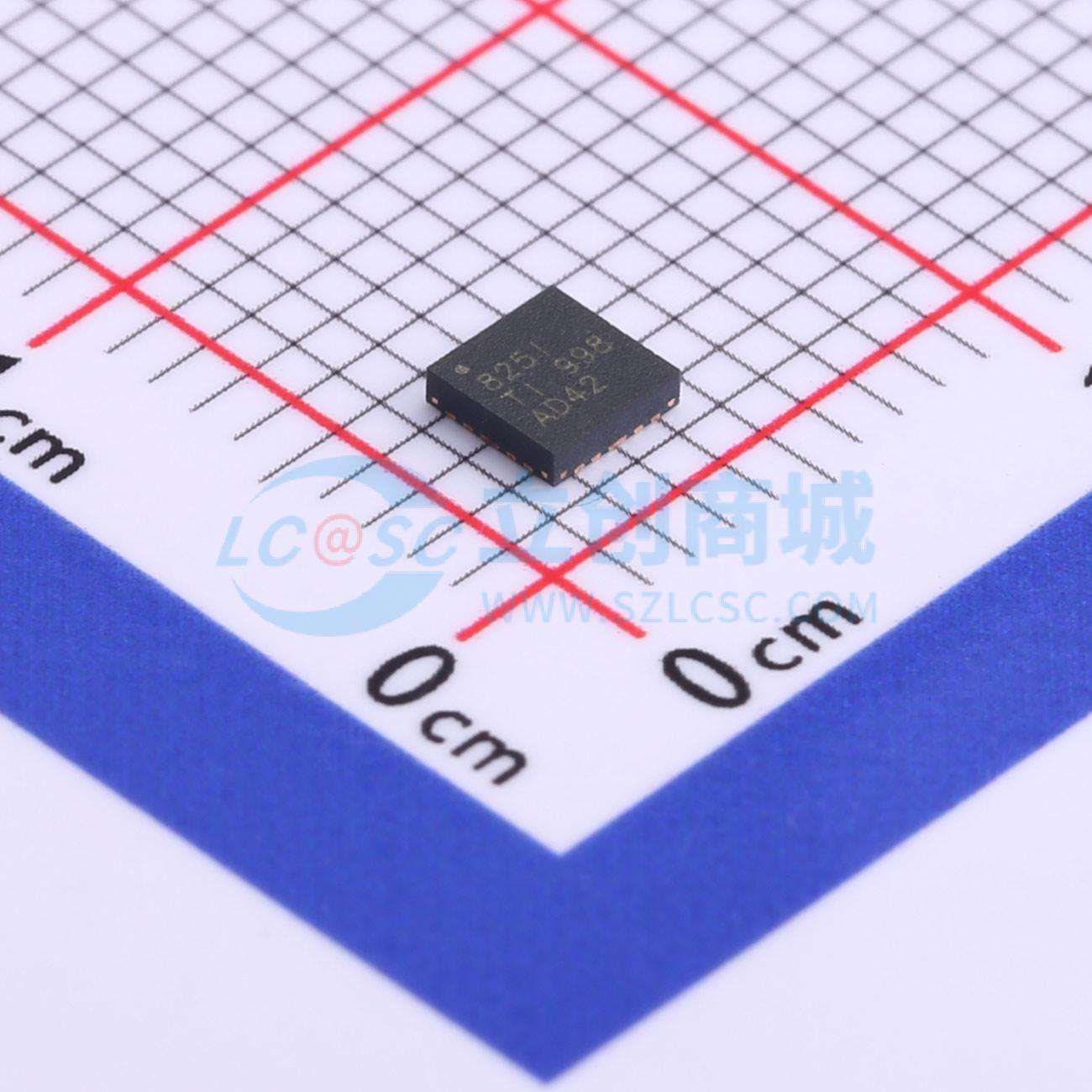

温馨提醒：图片仅供参考，商品以实物为准

DP83825IRMQR

DP83825I低功耗10/100Mbps以太网物理层收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低功耗以太网物理层收发器，支持10BASE-Te和100BASE-TX以太网协议，长达150米CAT5e电缆。
品牌名称: TI(德州仪器)
商品型号: DP83825IRMQR
商品编号: C783599
商品封装: HVQFN-24-EP(3x3)
包装方式: 编带
商品毛重: 0.068克(g)

商品参数

商品概述

DP83825I是一款具有超小尺寸的超低功耗以太网物理层收发器，集成了PMD子层，可支持10BASE-Te和100BASE-TX以太网协议。该收发器支持长达150米的CAT5e电缆。DP83825I通过外部变压器直接连接双绞线介质。在主从模式下，此器件通过简化MII(RMII)与MAC层相连。在RMII主模式下提供50MHz的输出时钟。这一输出时钟与MDI衍生时钟同步，以减少系统抖动。 DP83825I同样支持节能以太网、局域网唤醒和MAC隔离，以进一步降低系统功耗。对于不支持通过MAC发送EEE信号的传统MAC，可通过对寄存器进行配置启用节能模式。DP83825I能在非托管中继器模式下工作。在该模式下，DP83825I作为中继器运行，无需对寄存器进行配置。为了便于开发和调试，DP83825I提供了集成式电缆诊断工具、内置自检和环回功能。

商品特性

超小尺寸10/100Mbps PHY：QFN 3mm × 3mm，24引脚
极低功耗 <127mW
小型系统解决方案：集成式MDI和MAC终端电阻器
可编程节能模式：主动睡眠、深度断电、节能以太网(EEE) IEEE 802.3az、对传统的MAC提供EEE支持、局域网唤醒(WoL)
电压模式线路驱动器
MAC接口：RMII（主从模式）3.3V单电源，I/O电压：1.8V和3.3V
中继器：在非托管模式中为RMII背对背模式
用于配置和状态的MDC/MDIO接口
快速链路丢弃模式
诊断特性：基于TDR的开路和短路电缆诊断、内置数据包发生器、多个环回路径
可编程硬件中断引脚
工作温度范围： -40°C至85°C
符合IEEE 802.3 100BASE-TX和10BASE-Te规范

应用领域

楼宇自动化：IP摄像机，HMI
消费类电子产品：STB、OTT、IPTV、游戏机
打印机
电子销售终端
工厂自动化

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交58单

	属性	参数值
	商品目录	以太网收发器
	应用功能	以太网收发器
	通道数	-
	MAC接口	RMII
	以太网速率标准	10BASE-TE；100BASE-TX

	属性	参数值
	数据速率	10Mbit/s；100Mbit/s
	工作电压	1.8V；3.3V
	功耗	127mW
	工作温度	-40℃~+85℃
