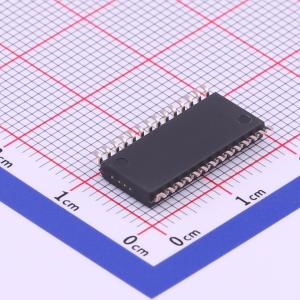

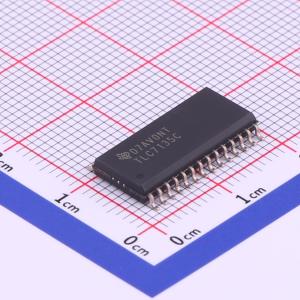

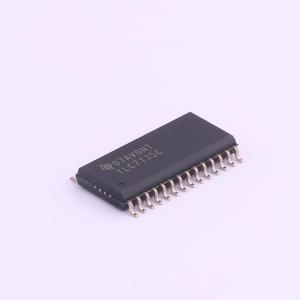

温馨提醒：图片仅供参考，商品以实物为准
TLC7135CDWR
4 1/2 位精度模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLC7135 4.5 位，0.003kSPS ADC，混合 BCD 输出，真差分输入，单通道
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC7135CDWR
- 商品编号
- C783608
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 0.945克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 4.5 | |
| 采样率 | - | |
| 通道数 | 1 | |
| 工作电压 | 4V~9V | |
| 接口类型 | UART | |
| 差分输入 | 是 | |
| 积分非线性 | 0.01LSB | |
| 工作温度 | 0℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 2MHz；1.2MHz~2MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | - | |
| 静态电流 | 1mA | |
| 功能特性 | 双极性电源；自动校准；双极性输入 |
商品概述
ICL7135C和TLC7135C是4 1/2位双斜率积分模数转换器ADC，采用高效CMOS工艺制造，设计用于对接微处理器与视觉显示设备，数位驱动输出D1至D4以及多路复用二进制编码十进制输出可对接LED、LCD解码驱动以及微处理器，整体输入偏移小于10μV，工作温度范围为0℃至70℃，存储操作时需注意防止MOS栅极静电损坏。
商品特性
- 0V输入对应零读数
- 零位可实现精确空值检测，带真实极性输出
- 输入电流典型值1pA
- 采用真差分输入架构
- 输出为多路复用二进制编码十进制BCD
- 翻转误差低，最大为±1计数
- 控制信号支持对接UART或微处理器
- 具备自动量程能力，带有超量程和欠量程信号
- 输出兼容TTL
- 分辨率为50ppm即两万分之一，最大线性误差为1计数
- 零误差小于10μV，零漂移小于0.5μV/℃
- 低输入电流可最小化源阻抗误差，输入电流小于10pA
- 提供BUSY、STROBE、RUN/HOLD、OVER RANGE、UNDER RANGE控制信号
- 时钟频率范围最低可延伸至0Hz
- 采用CMOS工艺制造
应用领域
- 微处理器基测量系统
- 远程数据采集系统
- 需要通过UART传输数据的采集系统
- 带LED或LCD显示的测量设备
