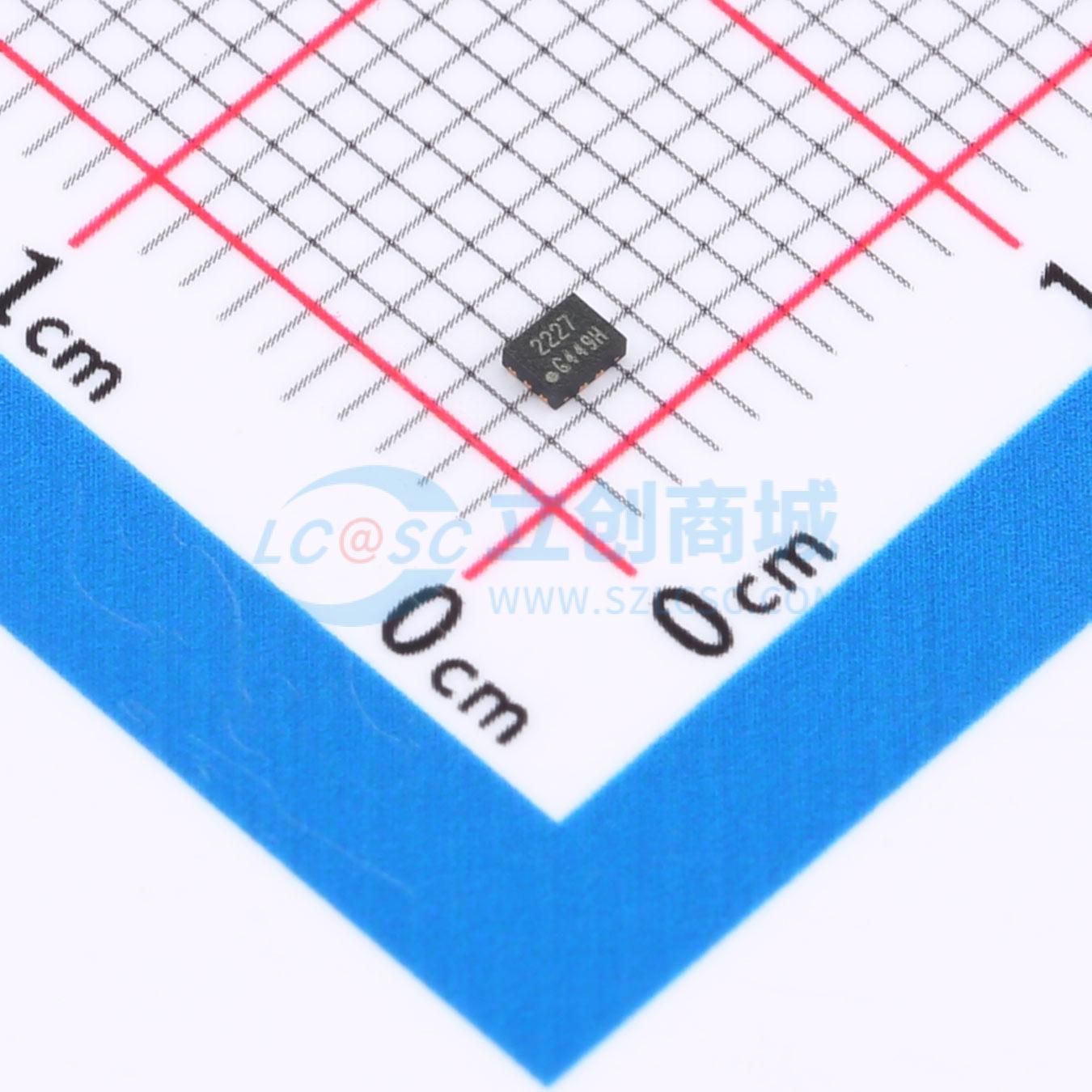

温馨提醒：图片仅供参考，商品以实物为准

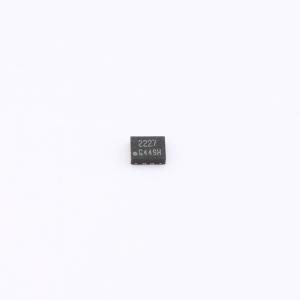

RS2227XUTQK10
模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 480Mbps高速USB2.0 1:2多路复用器/多路解复用器开关RS2227
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS2227XUTQK10
- 商品编号
- C783419
- 商品封装
- WQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 20ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 15ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7pF | |
| 带宽 | 550MHz | |
| 传播延迟(tpd) | 350ps |
商品概述
RS2227 是一款高速、低功耗的双刀双掷（DPDT）模拟开关，具备单使能功能。其工作电压范围为 1.8 V 至 5.5 V。 RS2227 设有总线开关使能引脚 ̅O̅̅E̅，可使信号路径呈高阻抗状态。这使用户在总线闲置时能将其隔离，从而降低电流消耗。 RS2227 是一款高带宽开关，专为手机和消费类应用中的高速 USB2.0 信号切换而设计，适用于手机、数码相机以及配备集线器或 USB 输入/输出有限的控制器的笔记本电脑等设备。 RS2227 提供 MSOP - 10 和 QFN - 1.4×1.8 - 10L 封装。其工作环境温度范围为 - 40°C 至 + 85°C。
商品特性
- -3dB 带宽：550MHz
- 电源电压范围：+1.8V 至 +5.5V
- 导通电阻（RON）典型值为 6Ω
- 快速切换时间：导通时间（tON）20ns，关断时间（tOFF）15ns
- 先断后通切换
- 低功耗（最大微安级）
- 轨到轨输入输出操作
- 扩展工业温度范围：-40°C 至 +85°C
- 微型封装：MSOP - 10、QFN1.4×1.8 - 10L
应用领域
- 用于 USB 1.0、1.1 和 2.0 信号路由
- MP3 及其他个人媒体播放器
- 便携式仪器
- USB 切换
- 数码相机
- 机顶盒
- 手机
- 个人数字助理（PDA）
