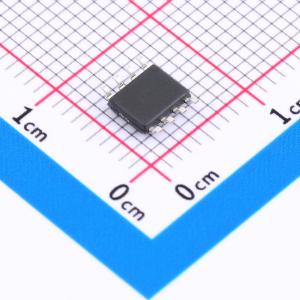

温馨提醒：图片仅供参考，商品以实物为准

RS8539XK

零漂移、轨到轨输入输出CMOS运算放大器

SMT扩展库PCB免费打样

描述: 2通道，零温漂，1uv Offset，0.7v/us slew rate, 1.6MHz带宽
品牌名称: RUNIC(润石)
商品型号: RS8539XK
商品编号: C783433
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	1.6MHz
	输入偏置电流(Ib)	50pA
	输入失调电压(Vos)	5uV
	共模抑制比(CMRR)	130dB
	压摆率(SR)	0.7V/us
	输出电流	40mA
	轨到轨	轨到轨输入,轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	5nV/℃
	静态电流(Iq)	180uA
	工作温度	-40℃~+125℃
	单电源	2.5V~5.5V
	双电源(Vee ~ Vcc)	1.25V~2.75V；-2.75V~-1.25V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	60nV/√Hz@1kHz
	输入失调电流(Ios)	10pA

商品概述

RS8538、RS8539系列CMOS运算放大器采用自动稳零技术，可同时实现极低的失调电压（最大5μV）以及近乎零的时间和温度漂移。该系列放大器具有超低噪声、失调和功耗。这些微型高精度运算放大器具有高输入阻抗以及轨到轨输入和轨到轨输出摆幅。增益带宽积高达1.6MHz，压摆率为0.7V/μs。可使用低至+2.5V（±1.25V）、高达+5.5V（±2.75V）的单电源或双电源。

商品特性

低失调电压：1μV
输入失调漂移：0.005μV/°C
高增益带宽积：1.6MHz
轨到轨输入和输出
高增益、共模抑制比、电源抑制比：130dB
高压摆率：0.7V/μs
低噪声：1.3μVp-p（0.01~10Hz）
低功耗：每个运算放大器180μA
过载恢复时间：2μs
低电源电压：+2.5V至+5.5V
无需外部电容
宽温度范围：-40°C至±125°C

应用领域

温度传感器
医疗/工业仪器
压力传感器
电池供电仪器
有源滤波
体重秤传感器
应变计放大器
电源转换器/逆变器
