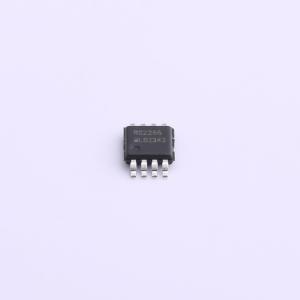

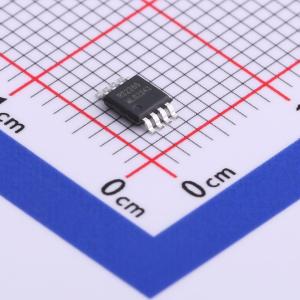

RS2266XM

4.5?双路双向SPST模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RS2266是一个双向双通道单刀单掷(SPST)模拟开关，其运行工作电压范围从1.8V至5.5V。 RS2266器件可以处理模拟和数字信号，它具有带宽高(300MHz)和导通电阻低(4.5Ω典型值)等特点。每个开关部分都有自己的输入使能控制端SEL，给SEL上施加高电压打开相关的开关部分。
品牌名称: RUNIC(润石)
商品型号: RS2266XM
商品编号: C783422
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

RS2266是一个双向双通道单刀单掷(SPST)模拟开关，其运行工作电压范围从1.8V至5.5V。 RS2266器件可以处理模拟和数字信号，它具有带宽高(300MHz)和导通电阻低(4.5Ω典型值)等特点。每个开关部分都有自己的输入使能控制端SEL，给SEL上施加高电压打开相关的开关部分。它的应用包括信号门控、斩波、调制或解调（调制解调器），以及用于模拟到数字和数字到模拟转换系统的信号多路复用。

商品特性

带宽: 300MHz高速, 一般为30ns
供电范围: +1.8V至+5.5V
低导通电阻: 4.5Ω(典型值)
轨到轨运行
TTL/CMOS兼容
工业温度范围: -40℃至±125℃
封装形式: SOIC-8(SOP-8), MSOP-8

应用领域

无线设备音频和视频信号路由
便携式计算机
可穿戴设备信号门控，斩波，调制或解调（调制解调器）
手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	2
	工作电压	1.8V~5.5V
	导通时间(ton)	30ns

	属性	参数值
	导通电阻(Ron)	4.5Ω
	关闭时间(toff)	25ns
	工作温度	-40℃~+125℃
	导通电容(Con)	15pF
	带宽	300MHz
