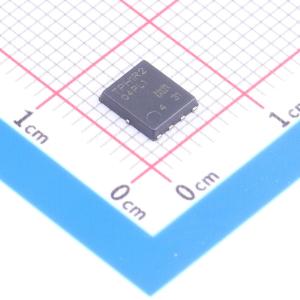

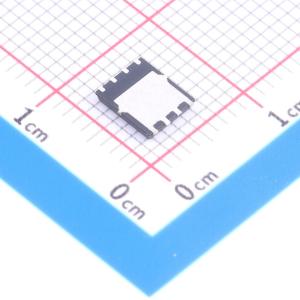

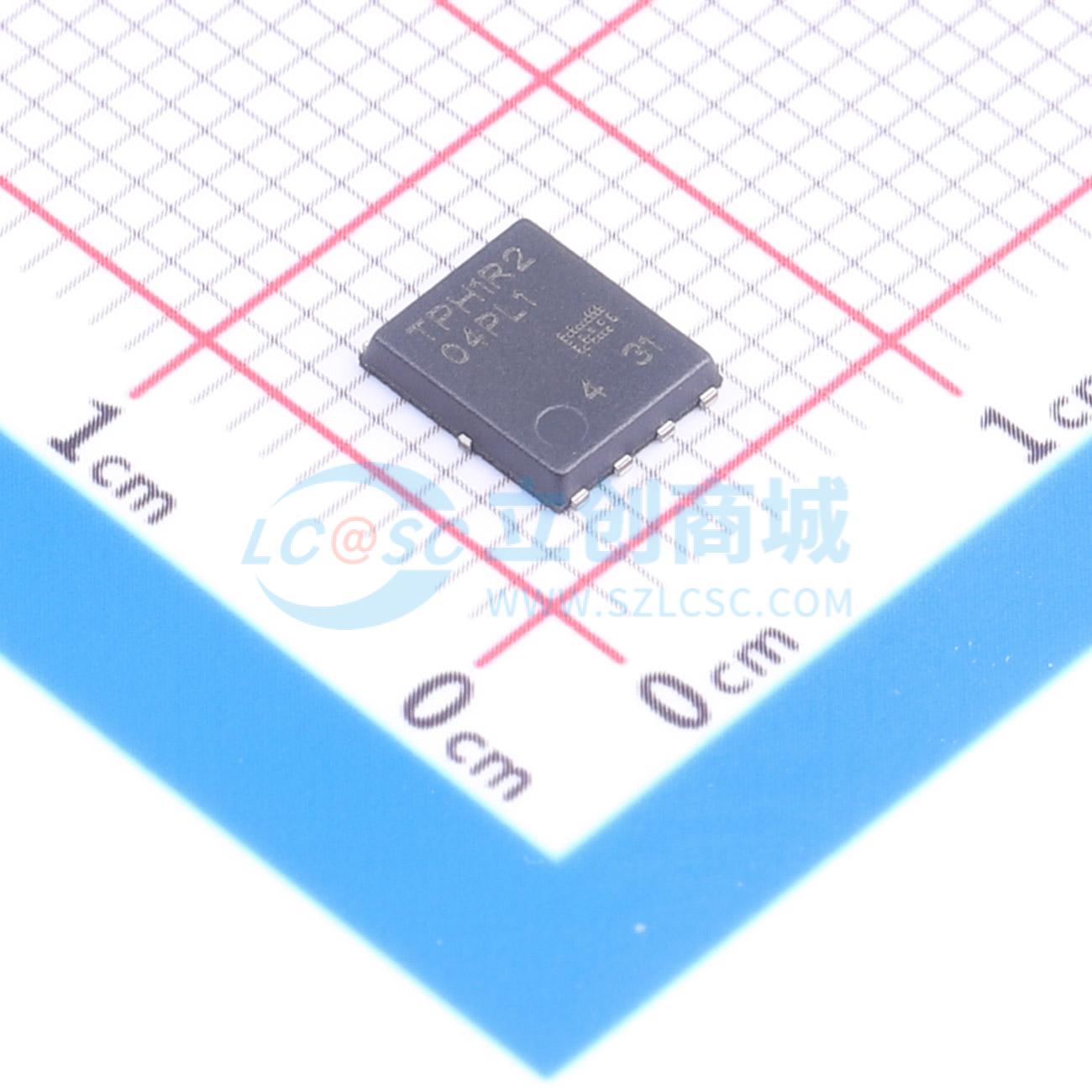

TPH1R204PL1,LQ
1个N沟道 耐压:40V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 小栅极电荷：QSW = 17 nC（典型值）。 小输出电荷：QSS = 56 nC（典型值）。 低漏源导通电阻：RDS(ON) = 1.0 mΩ（典型值）(VGS = 10 V)。 低泄漏电流：IHSS = 10 μA（最大值）(VDS = 40 V)。 增强模式：VTH = 1.4 至 2.4 V (VDS = 10 V, ID = 0.5 mA)。应用：高效 DC-DC 转换器。 开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH1R204PL1,LQ
- 商品编号
- C7401598
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.173181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 1.24mΩ@10V,50A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 170W；960mW | |
| 阈值电压(Vgs(th)) | 2.4V | |
| 栅极电荷量(Qg) | 74nC@10V | |
| 输入电容(Ciss) | 7.2nF@20V |
商品特性
- 低漏源导通电阻：采用超结结构DTMOS，RDS(ON) = 1 Ω（典型值）
- 栅极开关易于控制
- 增强型：Vth = 2.5至3.5 V（VDS = 10 V，ID = 0.17 mA）
应用领域
- 开关稳压器
