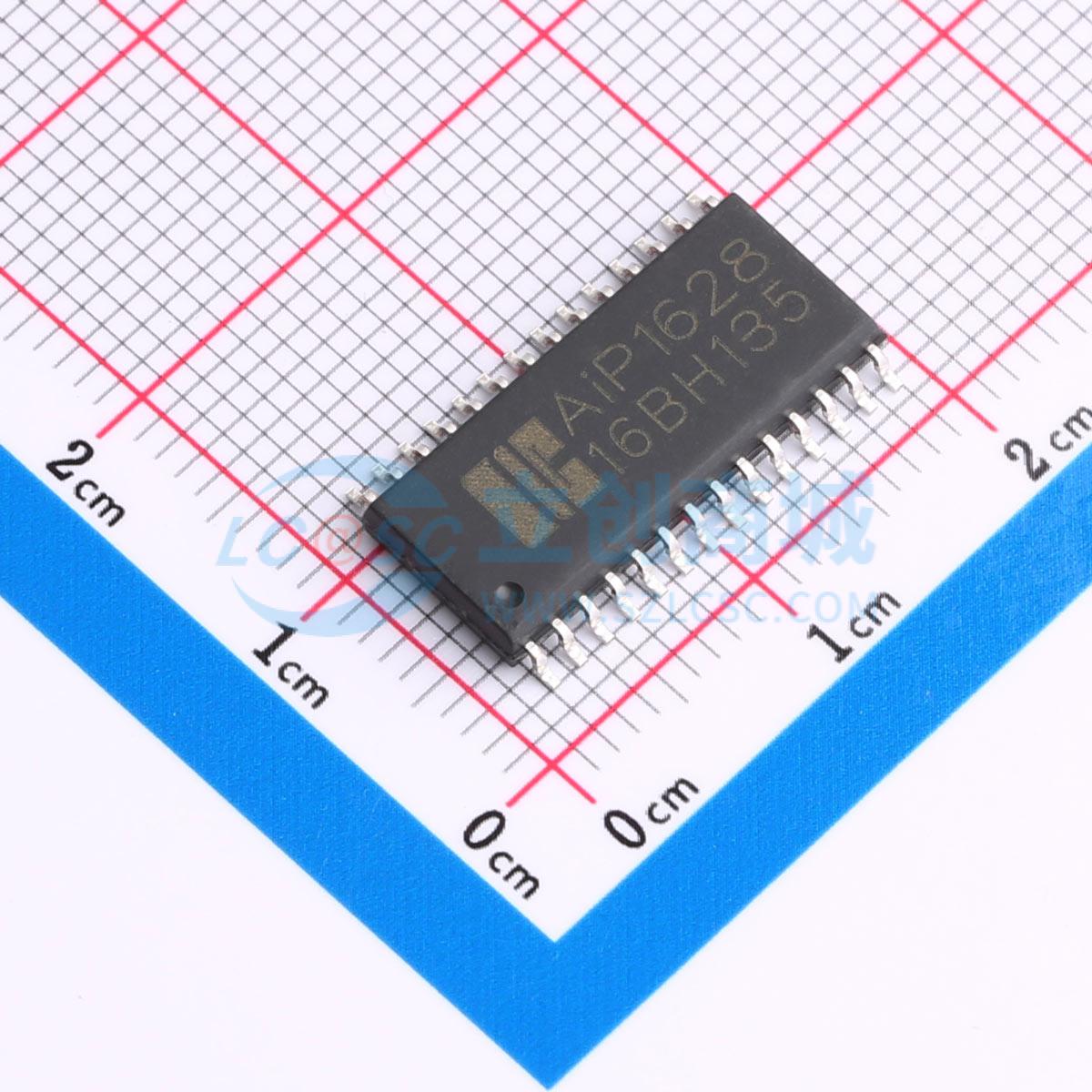

温馨提醒：图片仅供参考，商品以实物为准
AiP1628
3线串口共阴极LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数码管驱动芯片，带键盘扫描，10 段×7 位或13段×4 位，按键10×2 ，3~5V电压通用
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1628
- 商品编号
- C82539
- 商品封装
- SOP-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 10段x7位；13段x4位 | |
| 接口类型 | - | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | 110uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 100mA | |
| 段驱动电流 | 25mA；30mA | |
| 功能特性 | 内置显示RAM；PWM调光 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
一款3线串口共阴极10段7位或13段4位带10×2位键盘扫描的LED驱动控制电路，采用三线串行通信接口和RC振荡器，具备八级辉度可调功能，适用于各类LED面板应用。
商品特性
- 显示模式可通过软件调节
- 内置显示RAM
- 10×2扫描按键矩阵
- 显示辉度可通过软件调节
- 三线串行接口（CLK，STB，DIO）
- 内置RC振荡器
- 封装形式：SOP28/SSOP28(0.635mm)/QFN28(4×4)
应用领域
- 微波炉
- 电磁炉
- 热水器
