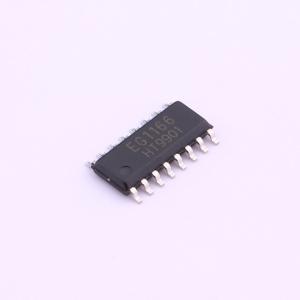

EG1166
600V双管正激开关电源芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG1166是一款集成600V半桥驱动的双管正激电源管理芯片，内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动、主动同步整流等功能，非常适合高压大电流场合应用。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1166
- 商品编号
- C782861
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.287克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~20V | |
| 开关频率 | 60kHz~72kHz | |
| 最大占空比 | 48% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 600V | |
| 拓扑结构 | 正激式 | |
| 特性 | 短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -45℃~+125℃ |
商品概述
EG1166是一款集成600V半桥驱动的双管正激电源管理芯片，内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动、主动同步整流等功能，非常适合高压大电流场合应用。
商品特性
- 双管正激专用电源芯片
- 外接一个电容可设置工作频率（0 - 300KHz）
- 内置5V基准电压UVLO欠压锁定功能：
- Vcc引脚端的开启电压16.5V
- Vcc引脚端的关闭电压8V
- 逐周限流控制
- 主动同步整流控制
- 内置软启动电路
- 集成600V半桥驱动，可以直接驱动MOS管
- 封装形式：SOP16
应用领域
- 工业电源
- LED屏幕
- 电池充电器
- 工业控制系统
- 电信电源系统
- 隔离DC - DC
- 逆变器电源
