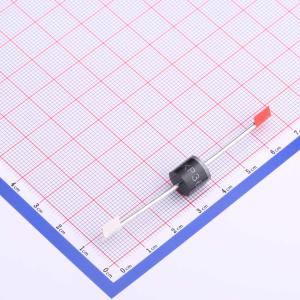

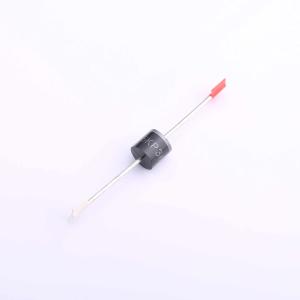

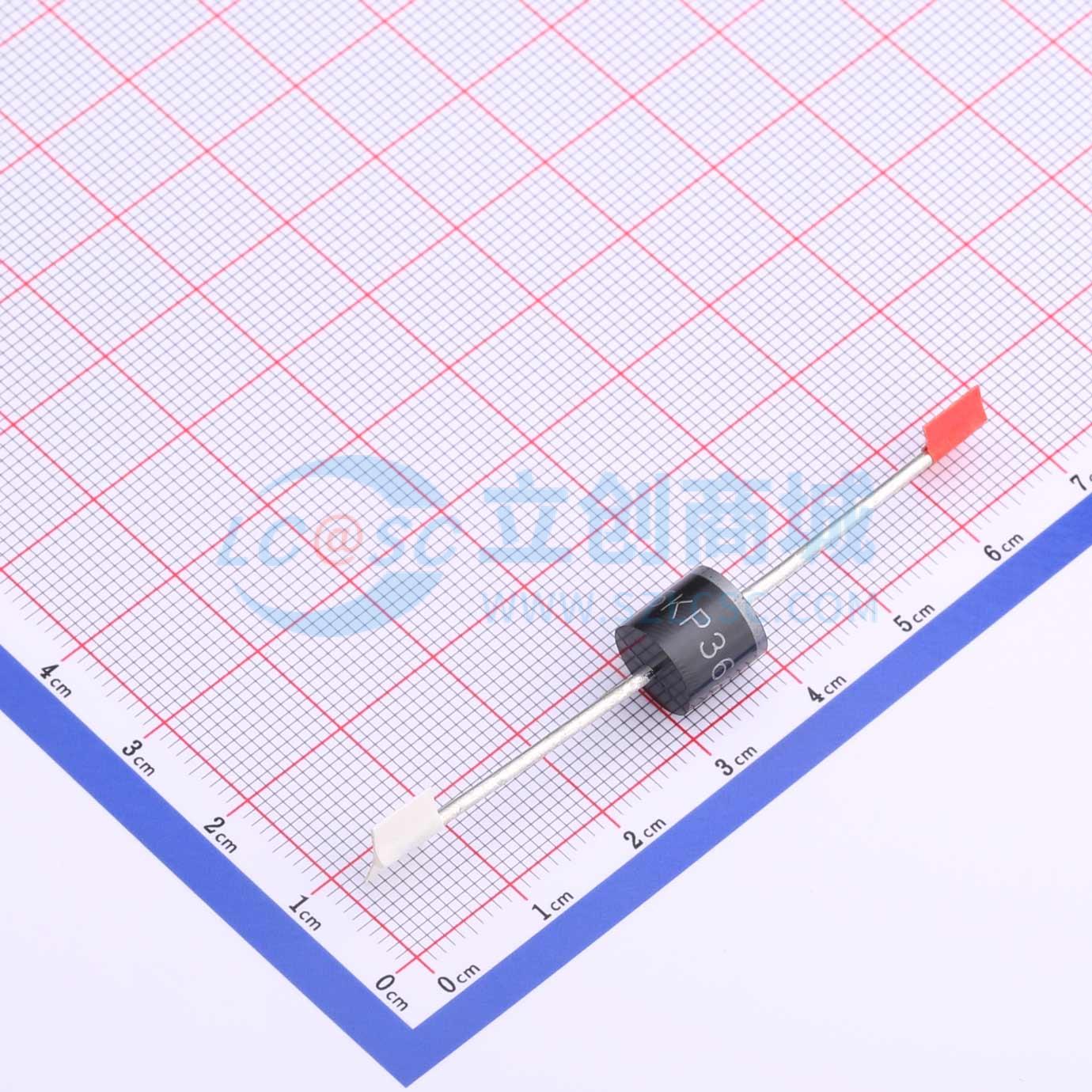

温馨提醒：图片仅供参考，商品以实物为准

5KP36A

单向TVS 36V截止峰值脉冲电流：86.1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5KP系列大电流单/双向瞬态抑制器专为交流线路保护和大功率直流母线钳位应用而设计。这些器件可提供5.0V至250V的单/双向端口保护。它们的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。
品牌名称: Leiditech(雷卯电子)
商品型号: 5KP36A
商品编号: C782881
商品封装: R6(P600)
包装方式: 编带
商品毛重: 2.55克(g)

商品参数

商品概述

5KP系列大电流单/双向瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可提供5.0伏至250伏的单/双向端口保护。它们提供的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量保护解决方案。

商品特性

低齐纳阻抗
出色的钳位能力
JEDEC R-6/P-600模塑塑料封装
重复率（占空比）：0.01%
除双向器件外，色带表示阴极
R-6/P600封装采用玻璃钝化芯片结
在10x1000 μs波形下具有5000W的峰值脉冲功率能力
快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ps
通过AEC-Q101认证

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	36V
	钳位电压	58.1V
	峰值脉冲电流(Ipp)	86.1A

	属性	参数值
	峰值脉冲功率(Ppp)	5kW@10/1000us
	击穿电压	40V
	反向电流(Ir)	1uA
	类型	TVS
